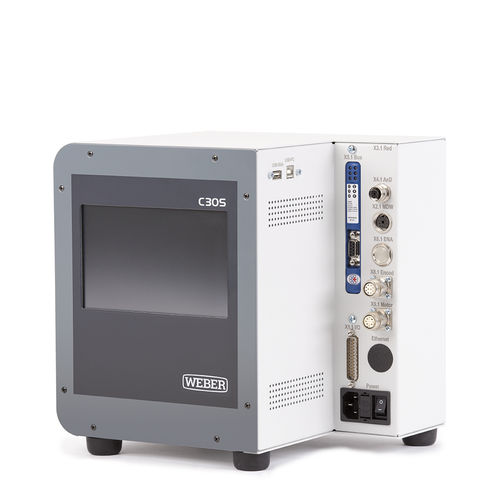

Kontrolleinheit zum Schrauben C30SSpanndigitalmit Touchscreen
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Anwendung
- zum Schrauben, Spann
- Weitere Eigenschaften
- digital, mit Touchscreen
Beschreibung
Produktbeschreibung
Die Prozesssteuerung C30S ist für komplexe Schraub- und Anzugsaufgaben entwickelt. Sie liefert detaillierte Prozessauswertungen, unterstützt 31 konfigurierbare Programme und 13 Prozessabläufe und wird über ein integriertes 7" Touch-Display bedient. Es stehen zwei Varianten zur Verfügung: C30SxS (Stromsteuerung) und C30SxM (mit Drehmoment-/Winkelaufnehmer). Zahlreiche offene Schnittstellen ermöglichen die Integration in Fertigungslinien (Digital I/O, RS232, PROFIBUS, PROFINET, DeviceNet, EtherCAT, EtherNet/IP).
Funktionen und Auswertung
Ergebnisse und Prozessdaten lassen sich über USB/PC auslesen. Die Steuerung unterstützt Zykluszählung, Logbuchführung, Ergebnisablage und Dokumentation der Anzugsmomente. Kurvenausgabe ist möglich und kann auf einem externen Display dargestellt werden. Optional ist eine MySQL-Datenbankanbindung für zentrale Dokumentation und Rückverfolgbarkeit verfügbar.
Merkmale
Kompatibilität und Einsatz
Kompatibel mit WEBER Stationärschraubern sowie mit Handschraubern der Typen HET und HSE. Geeignet zur Integration in automatisierte Fertigungsplätze sowie in manuelle Arbeitsplätze mit dokumentationspflichtigen Anzugsprozessen.
Technische Daten
Versorgung: Standard 230 V, Kaltgeräteanschluss L, N, PE, 230 V ±10% / 50–60 Hz; Optional 115 V, Kaltgeräteanschluss L, N, PE, 115 V ±10% / 50–60 Hz. E-Schutzklasse: Schutzklasse 1 (L, N, PE). Antriebe: 100 / 400 / 750 W. Prozesse: 13 Prozessabläufe. Programme: 31 konfigurierbare Programme. Schnittstellen: Digital I/O, RS232, PROFIBUS, PROFINET, DeviceNet, EtherCAT, EtherNet/IP. Gewicht: 7,8 kg. Abmessungen (B/T/H, ohne Stecker): 280 / 255 / 280 mm. Schutzart: IP30.
Hinweis
Technische Änderungen vorbehalten.
Merkmale / technische Spezifikationen
Die Prozesssteuerung C30S ist für komplexe Schraub- und Anzugsaufgaben entwickelt. Sie liefert detaillierte Prozessauswertungen, unterstützt 31 konfigurierbare Programme und 13 Prozessabläufe und wird über ein integriertes 7" Touch-Display bedient. Es stehen zwei Varianten zur Verfügung: C30SxS (Stromsteuerung) und C30SxM (mit Drehmoment-/Winkelaufnehmer). Zahlreiche offene Schnittstellen ermöglichen die Integration in Fertigungslinien (Digital I/O, RS232, PROFIBUS, PROFINET, DeviceNet, EtherCAT, EtherNet/IP).
Funktionen und Auswertung
Ergebnisse und Prozessdaten lassen sich über USB/PC auslesen. Die Steuerung unterstützt Zykluszählung, Logbuchführung, Ergebnisablage und Dokumentation der Anzugsmomente. Kurvenausgabe ist möglich und kann auf einem externen Display dargestellt werden. Optional ist eine MySQL-Datenbankanbindung für zentrale Dokumentation und Rückverfolgbarkeit verfügbar.
Merkmale
- Konzipiert für anspruchsvolle Schraub- und Anzugsaufgaben
- Prozesssteuerung für Drehmoment, Winkel und Multi-Step-Strategien
- Integriertes 7" Touch-Display für Bedienung und Konfiguration
- Digitale I/O und mehrere Feldbus-Schnittstellen zur Integration
- Externes Display und Remote-Kurvenausgabe unterstützt
- USB-Schnittstelle für Datenexport und Protokollierung
- Kompatibel mit EC-Servo-Antrieben
- Integrierte Systemsoftware für Konfiguration und Steuerung
- Unterstützt Drehmoment- und Winkelsensoren für präzise Messung
- Optionale MySQL-Anbindung für erweiterte Dokumentation
- Kundenkommunikation über Feldbus-Module
Kompatibilität und Einsatz
Kompatibel mit WEBER Stationärschraubern sowie mit Handschraubern der Typen HET und HSE. Geeignet zur Integration in automatisierte Fertigungsplätze sowie in manuelle Arbeitsplätze mit dokumentationspflichtigen Anzugsprozessen.
Technische Daten
Versorgung: Standard 230 V, Kaltgeräteanschluss L, N, PE, 230 V ±10% / 50–60 Hz; Optional 115 V, Kaltgeräteanschluss L, N, PE, 115 V ±10% / 50–60 Hz. E-Schutzklasse: Schutzklasse 1 (L, N, PE). Antriebe: 100 / 400 / 750 W. Prozesse: 13 Prozessabläufe. Programme: 31 konfigurierbare Programme. Schnittstellen: Digital I/O, RS232, PROFIBUS, PROFINET, DeviceNet, EtherCAT, EtherNet/IP. Gewicht: 7,8 kg. Abmessungen (B/T/H, ohne Stecker): 280 / 255 / 280 mm. Schutzart: IP30.
Hinweis
Technische Änderungen vorbehalten.
Merkmale / technische Spezifikationen
- Modellvarianten: C30SxS (Stromsteuerung) und C30SxM (Drehmoment-/Winkelaufnehmer)
- Integriertes 7" Touch-Display für Bedienung und Parametrierung
- 31 konfigurierbare Programme und 13 Prozessabläufe
- Mehrere Feldbus- und Netzwerkschnittstellen zur Integration
- USB/PC Datenexport, Zykluszählung und Logbuchfunktionen
- Optionale MySQL-Anbindung für zentrale Dokumentation
- Unterstützung für Drehmoment- und Winkelsensoren für präzise Messung
- Ausgelegt für EC-Servo-Antriebe; externes Display unterstützt
- Gewicht: 7,8 kg; Abmessungen: 280 x 255 x 280 mm (B x T x H)
- Versorgung: 230 V Standard (optional 115 V); Schutzart: IP30
