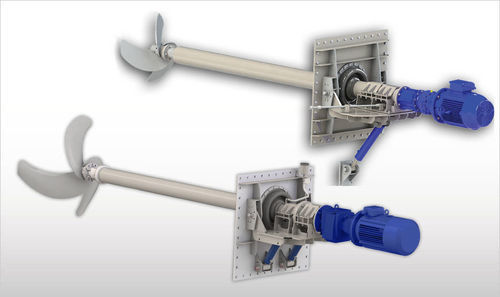

Flügelschraube-Rührwerk HMT

seitenmontiertfür Flüssigkeitenfür Schlamm

Übersicht
Die CHIOR HMT-Rührwerke mit externem Elektromotor sind für das Mischen in anaeroben Fermentern, Gärrestbehältern und Vorkammern ausgelegt. Der 3‑flügelige Propeller aus Edelstahl und das modulare Wellenkonzept gewährleisten effektive Homogenisierung in Medien mit mittleren bis hohen Feststoffanteilen und ermöglichen die Optimierung von Leistung und Energieverbrauch.

Funktion
Das CHIOR HMT-Rührwerk besteht aus einem Elektromotor mit Getriebe, gekoppelt an einen Propeller, der zur Homogenisierung und Aufrechterhaltung der Suspension von Flüssigkeiten mittlerer bis geringer Dichte wie Schweinegülle, Rindergülle und Biogas-Gärresten entwickelt wurde. Die Einheit liefert kraftvolles Rühren durch einen dynamisch ausgewuchteten 3‑flügeligen Propeller aus 304 Edelstahl. Das Modell HMT B bietet eine bidirektionale Einstellmöglichkeit. Die Geräte sind für die Seitenmontage am Tank ausgelegt und lassen sich in einen Betonnutrahmen integrieren.

Eigenschaften

• Dynamisch ausgewuchteter 3‑flügel Propeller aus 304 Edelstahl
• Außenrohr aus 304 Edelstahl (Ø168,3 mm)
• Modulares Innenrohr aus 304 Edelstahl (Ø88,9 mm)
• Getriebeabtriebswelle aus C40 Stahl (Ø35 mm) im Ölbad
• Elastische Kupplung zwischen Getriebe und Antriebswelle für ruhigen Lauf
• Nachfüllbehälter mit Ölstandskontrolle für einfache Wartung
• Lagerträger mit mechanischer Dichtung aus Hartmetall für hohe Lebensdauer
• Unabhängige Ø50 mm Welle aus 304 Edelstahl mit Kegelrollenlagern
• Vollständige Rührwerksstruktur aus 304 Edelstahl für Korrosionsbeständigkeit
• EPDM-Gummidichtung als zuverlässige Abdichtung
• Wandbefestigungsrahmen aus 304 Edelstahl für sichere Montage
• Bidirektionale Einstellung (Modell HMT B)
• ATEX-Version für explosionsgefährdete Bereiche verfügbar

Vorteile

• Energieeinsparung durch optimiertes Propellerprofil zur Senkung der Betriebskosten
• Fortschrittliche Mischleistung durch den dynamisch ausgewuchteten 3‑flügel Propeller zur Aufrechterhaltung der Homogenität
• Maximale Vielseitigkeit durch bidirektionale Einstellung zur Anpassung an Prozessanforderungen
• Einfache Installation und Wartung durch externe Seitenmontage am Tank

Dokumente
Sprache | Name | Neueste Ausgabe | Dateiname
Englisch | HMT | 08/2025 | HMT_0825_en.pdf
Italienisch | HMT | 08/2025 | HMT_0825_it.pdf

Technische Spezifikationen

• Anwendung: Homogenisieren und Aufrechterhalten der Suspension in anaeroben Fermentern, Gärrestbehältern und Vorkammern (Schweinegülle, Rindergülle, Biogas-Gärreste)
• Propeller: 3‑flügelig, dynamisch ausgewuchtet, 304 Edelstahl
• Außenrohr: 304 Edelstahl, Ø168,3 mm
• Innenrohr: modular, 304 Edelstahl, Ø88,9 mm
• Getriebeabtriebswelle: C40 Stahl Ø35 mm, Ölbad
• Unabhängige Welle: Ø50 mm 304 Edelstahl mit Kegelrollenlagern
• Kupplung: elastische Kupplung zwischen Getriebe und Antriebswelle
• Dichtungen: mechanische Hartmetall-Dichtung auf Lagerträger; EPDM-Gummidichtung
• Struktur und Montage: vollständige Rührwerksstruktur aus 304 Edelstahl; Wandbefestigungsrahmen aus 304 Edelstahl; Seitenmontage, kompatibel mit Betonmontagerahmen
• Versionen: bidirektionale Einstellung (HMT B); ATEX-Version verfügbar
• Konstruktionsschwerpunkt: Energieeffizienz, modulare Propelleroptionen zur Optimierung von Leistung vs. Energieverbrauch
