Kreiselpumpe PCP

SchlammWasserfür Biogas

Präsentation

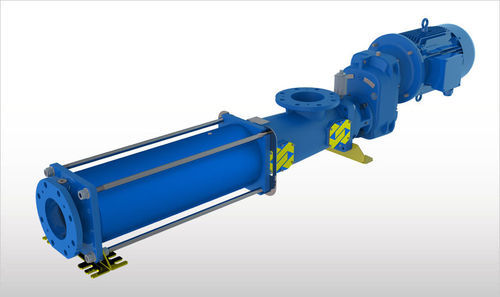

Die CHIOR PCP Exzenterschneckenpumpe ist für den Transport von Flüssigkeiten mit breitem Viskositätsbereich ausgelegt, einschließlich nicht homogener Flüssigkeiten und Schlämmen mit Feststoffanteilen. Typische Anwendungsbereiche: Wasser- und Abwasseraufbereitung, Biogasanlagen und landwirtschaftliche Betriebe.

Produktübersicht
Die CHIOR PCP ist eine motorgetriebene Exzenterschneckenpumpe (Progressing Cavity Pump) mit einem einsträngigen Rotor und einem austauschbaren NBR-Stator. Der Rotor ist eine verlängernde Rundgewindeschraube, angetrieben über ein Antriebseinheit und ein Kardangelenk. Als Verdrängerpumpe liefert sie genaue, niederpulsierende Fördermengen für Medien von dünnflüssig bis hochviskos.

Funktion
Die CHIOR PCP-Baureihe kann mit verschiedenen Zubehörkits und Installationskonfigurationen ausgestattet werden, um Prozessanforderungen zu erfüllen. Sie ist ausgelegt für die Förderung von feststoffbeladenen und nicht homogenen Flüssigkeiten bei minimierter Turbulenz und geringer Verstopfungsneigung.

Eigenschaften

• Maximale Schlammtemperatur: 55 °C
• Maximale Feststoffgröße: 12–24 mm
• pH-Bereich der zu behandelnden Flüssigkeit: 6–9
• IE3-Elektromotor zur Verbesserung der Energieeffizienz
• WAM-Parallelachs-Getriebe mit integrierter Lagerbrücke zur Aufnahme radialer und axialer Kräfte
• Doppelwirkende, ölgefüllte Patronendichtung für erhöhte Lebensdauer
• Kardangelenk geschützt durch eine faserverstärkte, aufgeklebte Manschette für schnelle Wartung
• Kardangelenk einfach über 4 Wartungsöffnungen austauschbar
• Rotor aus gehärtetem Werkzeugstahl, verschleißfest; Versionen mit integrierten Schneidklingen
• Innovative technische Lösung zum Zerkleinern, Mischen und zur Durchflussintensivierung
• Verschleißarmer NBR-Stator, austauschbar über 4 Gewindeenden
• Selbstansaugend bis 9 m (Klarwasser)
• Trockenlaufschutz durch Bohrung im Stator
• Drucksensor zur Überwachung des Systemdrucks

Vorteile

• Lange Lebensdauer durch robuste Werkstoff- und Konstruktionswahl
• Einfache Wartung dank großer Zugangsöffnungen, mehrerer Abläufe und Reinigungsanschlüsse
• Hohe Saughöhe und effektive Feststoffhandhabung durch optimierte Pumpenelemente
• Kontinuierliche, niederpulsierende Förderung minimiert Turbulenzen und Verstopfungen
• Platzsparende Monoblock-Bauweise für effiziente Raumausnutzung
• Modulares Design bietet hohe Flexibilität und reduziert Ersatzteilvielfalt

Optionen

• Drucksensor mit Keramikmembran (G¾)

Technische Daten

• Pumpenart: motorgetriebene Exzenterschneckenpumpe (Rotor + Stator)
• Rotor: einsträngig, verlängernde Rundgewindeschraube; gehärteter Werkzeugstahl; Versionen mit integrierten Schneidklingen
• Stator: verschleißarmer NBR; austauschbar über 4 Gewindeenden; Bohrung zum Trockenlaufschutz
• Maximale Schlammtemperatur: 55 °C
• Maximale Feststoffgröße: 12–24 mm
• pH-Bereich der behandelten Flüssigkeit: 6–9
• Motor: IE3-Elektromotor (energieeffizient)
• Antrieb: WAM-Getriebe mit paralleler Achse und integrierter Lagerbrücke (nimmt radiale und axiale Kräfte auf)
• Wellenabdichtung: doppelwirkende, ölgefüllte Patronendichtung
• Gelenke: universelles/Kardangelenk mit faserverstärkter Manschette; Kardangelenk über 4 Wartungsöffnungen entfernbar
• Selbstansaugung: bis 9 m (Klarwasser)
• Überwachung: Drucksensoreinrichtung zur Drucküberwachung
