Mechanische Hebe-und Wendevorrichtung Neo HV
mit Überhangmit Hubmagnetdrehbar

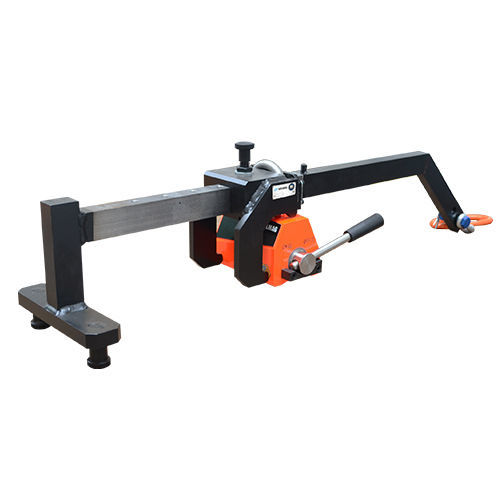

Mechanische Hebe-und Wendevorrichtung - Neo HV - WALMAG MAGNETICS - mit Überhang / mit Hubmagnet / drehbar
Mechanische Hebe-und Wendevorrichtung - Neo HV - WALMAG MAGNETICS - mit Überhang / mit Hubmagnet / drehbar
Mechanische Hebe-und Wendevorrichtung - Neo HV - WALMAG MAGNETICS - mit Überhang / mit Hubmagnet / drehbar - Bild - 2
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von WALMAG MAGNETICS

Eigenschaften

Betätigung
mechanisch
Typ
mit Überhang
Weitere Eigenschaften
drehbar, mit Hubmagnet
Produktanwendungen
für zylindrische Produkte, für flache Produkt, für Bleche
Anwendungsbereiche
für Industrieanwendungen
Nutzlast

Max: 1.000 kg
(2.205 lb)

Min: 250 kg
(551 lb)

Hubhöhe

Max: 999 mm
(39,33 in)

Min: 4 mm
(0,16 in)

Beschreibung

Übersicht

  • Hebearm Neo HV ist eine mechanische Hilfe, die in Verbindung mit einem Permanent-Lasthebemagneten dazu dient, Werkstücke beim Heben um 90° von der Horizontalen in die Vertikale zu drehen und zu manövrieren. Er eignet sich für Bleche, Platten und Rundmaterial an Drehbänken und horizontalen Bearbeitungszentren.


Vorteile

  • Leicht einstellbar für einen großen Durchmesser- und Breitenbereich
  • Abnehmbarer Hebearm zur einfachen Magneten-/Austausch
  • Robuste Aufhängeöse für sichere Befestigung


Ergänzende Informationen

  • Der Lasthebemagnet ist nicht im Lieferumfang enthalten
  • Die einzelnen Neo HV Modelle sind kompatibel mit den Permanent-Lasthebemagneten NEO 250, NEO 500 und NEO 1000
  • Für einige NEO Magnetmodelle sind diese auch für Rundmaterial und höhere Temperaturen geeignet (siehe entsprechende Magnetdokumentation)


Verwendung

  • Manövrieren von Werkstücken zu und von horizontalen Bearbeitungszentren und Drehbänken sowie Drehen zwischen horizontaler und vertikaler Lage


Lieferumfang

  • Hebearm
  • Zertifikat
  • Gebrauchsanleitung


Technische Daten

  • Anwendung: Heben
  • Technologie: Permanent
  • Tragfähigkeit für Flachmaterial: bis zu 1000 kg
  • Sicherheitsfaktor: 3:1
  • Garantie: 2 Jahre
  • Modelle und Parameter:
    • LARM250 — W: 210 mm; L: 958 mm; H: 244 mm; Traglast: 250 kg; Werkstückbreite: 300–800 mm; Gewicht ohne Magnet: 16 kg
    • LARM500 — W: 210 mm; L: 1158 mm; H: 244 mm; Traglast: 500 kg; Werkstückbreite: 300–1000 mm; Gewicht ohne Magnet: 20 kg
    • LARM1000 — W: 210 mm; L: 1211 mm; H: 297 mm; Traglast: 1000 kg; Werkstückbreite: 300–1000 mm; Gewicht ohne Magnet: 33 kg
