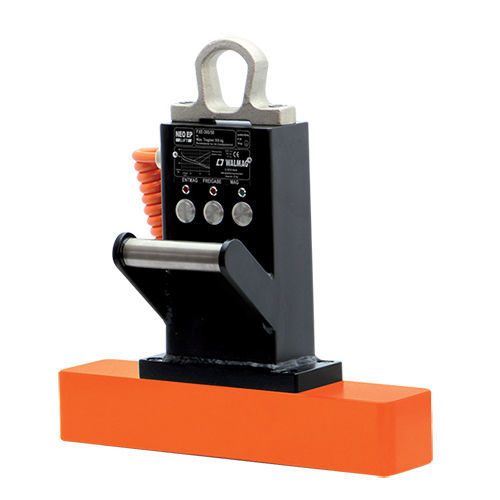

Elektrisch geschalteter Elektropermanent-Lasthebemagnet NEOSQ series

bistabilfür Blechfür Träger

Der NEO EP ist ein industrieller Elektropermanent-Magnet, der für häufiges und wiederholtes Heben und Manipulieren von ferromagnetischen Werkstücken entwickelt wurde. Die elektrische Steuerung ermöglicht das Ein- und Ausschalten ohne körperlichen Aufwand und verbessert Ergonomie und Arbeitsfluss.

Vorteile

• Bedienung per elektrischem Ein/Aus ohne körperlichen Aufwand; optionale Fernbedienung erlaubt Bedienung z. B. aus der Krankabine oder anderen entfernten Positionen
• Flächenbündige Tasten aus Edelstahl, geeignet für den industriellen Einsatz
• Schnelle Aktivierung: Stromimpuls in 0,8 Sekunden
• Magnetmodul in Monoblock-Konstruktion für hohe Beständigkeit
• Einfache Verbindung zum Netz; Strom nur zum Ein-/Ausschalten erforderlich
• Für Dauerbetrieb geeignet (Arbeitszyklus 100 %) ohne Backup-Batterie
• Standard-Eingangsspannung 400 V; 230 V auf Anfrage für 300- und 600-kg-Modelle verfügbar
• Stabiles Gehäuse mit geschmiedeter Aufhängeöse
• Optionale Integration in automatisierte Produktionslinien

Detaillierte Beschreibung

• NEO EP ist eine professionelle Lösung für häufige Handhabung. Die Installation ist einfach; das Gerät wird über das mitgelieferte Netzkabel angeschlossen. Nach der elektrischen Aktivierung wird die Last von Permanentmagneten gehalten, ohne dass kontinuierliche Energie benötigt wird.
• Die elektrische Tastensteuerung ermöglicht die Aktivierung ohne physischen Aufwand; eine optionale Fernbedienung erlaubt die Bedienung von schwer zugänglichen Positionen (z. B. Krankabine) oder vom Boden aus.
• Eine optionale Regelung der Magnetkraft kann integriert werden, um einzelne Bleche sicher zu heben.

Wichtige Parameter

• Anwendung: Heben und Handhabung von flachem ferromagnetischem Material und Profilen
• Technologie: Elektropermanent
• Nenntragfähigkeit für Flachmaterial: bis zu 4.000 kg (modellabhängig)
• Maximale Materialtemperatur: 80 °C
• Arbeitszyklus: 100 % (für Dauerbetrieb geeignet)
• Sicherheitsfaktor: 3:1
• Garantie: 2 Jahre

Typische Einsatzzwecke

• NEOSQ300 — Handhabung kleinerer Teile aus der Serienproduktion, Rohlinge, Schmiede- oder Gussteile
• NEOSQ600 — Handhabung längerer Teile und Profile (Stahlbänder, Schienen, Rohre, Träger, Stangen) für nachfolgendes Trennen
• NEOSQ1000 — Handhabung dickerer Bleche, Brennteile, Werkzeuge und Zuschnitte; geeignet für große Maschinentische
• NEOSQ4000 — Handhabung großer Teile beim Plasmaschneiden; Bedienfeld an den Rand versetzt für komfortables Entnehmen

Lieferumfang

• Magnet
• Zertifikat
• Stromkabel
• Bedienungsanleitung

Technische Spezifikationen

• Modelle (wichtige geometrische und Leistungsdaten):
  • NEOSQ300 — B 164 mm, L 164 mm, H 420 mm, Polanzahl 4, Polgröße 50 x 50 mm, Spannfläche 116 x 116 mm, Gewicht 23 kg
  • NEOSQ600 — B 95 mm, L 420 mm, H 450 mm, Polanzahl 6, Polgröße 50 x 50 mm, Spannfläche 52 x 372 mm, Gewicht 31 kg
  • NEOSQ1000 — B 228 mm, L 228 mm, H 295 mm, Polanzahl 4, Polgröße 80 x 80 mm, Spannfläche 172 x 172 mm, Gewicht 39 kg
  • NEOSQ4000 — B 228 mm, L 783 mm, H 295 mm, Polanzahl 16, Polgröße 80 x 80 mm, Spannfläche 172 x 724 mm, Gewicht 132 kg
• Schnelle Aktivierungszeit: 0,8 s
• Eingangsspannung: Standard 400 V (230 V Option auf Anfrage für 300- und 600-kg-Modelle)
• Arbeitszyklus: 100 %
• Maximale Betriebstemperatur: 80 °C
• Sicherheitsfaktor: 3:1
• Garantie: 2 Jahre
