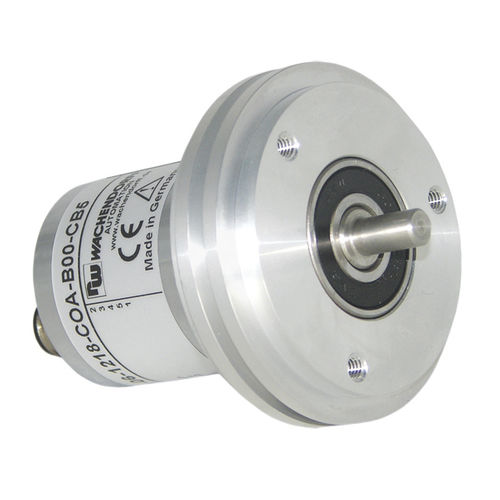

Absoluter Drehgeber WDGA 58A
Magnet16-Bit32-Bit

absoluter Drehgeber
absoluter Drehgeber
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
absolut
Technologie
Magnet
Auflösung absoluter Codierer
16-Bit, 32-Bit
Drehzahl absoluter Codierer
16-Bit, 32-Bit
Installierung
mit Vollwelle, Singleturn, Multiturn, Synchroflansch, gekapselt
Ausgangssignal
mit SSI-Schnittstelle, Serie
Versorgungsspannung
32 V DC, 4.5 V DC
Material
Stahl
Schutzniveau
wartungsfrei, IP67, IP65, IP40, IP20, EMV
Anwendungsbereich
für Industrieanwendungen
Weitere Eigenschaften
kompakt
Baugröße

58 mm
(2,28 in)

Achsdurchmesser

Min: 6 mm
(0,24 in)

Max: 10 mm
(0,39 in)

Länge

Min: 12 mm
(0,472 in)

Max: 20 mm
(0,787 in)

Rotationsgeschwindigkeit

8.000 rpm
(50.265 rad.min-1)

Prozesstemperatur

Min: -40 °C
(-40 °F)

Max: 100 °C
(212 °F)

Beschreibung

Drehgeber absolut, magnetisch, SSI, WDGA 58A, Vollwelle, Synchroflansch; 16/43-bit Single-/Multiturn; Binär- oder Gray-Code Highlights • EnDra-Multiturntechnologie: wartungsfrei und umweltschonend • Kompakte und robuste Industrieausführung • Schnittstelle: SSI (synchron-seriell Interface) • Code: Binär oder Gray • Nullsetzbar • Zählrichtung wechselbar • LED für Statussignalisierung • EMC: EN 61000-6-2, EN 61000-6-3 Produkt-Details Flansch Synchroflansch Stahlgehäuse verchromt, magnetisch schirmend Auflösung Singleturn Auflösung bis zu 65.536 Schritte/360° (16 Bit) Multiturn Auflösung bis zu 43 Bit. Hinweis: Achtung: Keine Option AAS = IP67 rundum Max. Wellenbelastung radial: 125 N Max. Wellenbelastung axial: 120 N Max. Wellenbelastung radial: 220 N Max. Wellenbelastung axial: 120 N Eigenstromaufnahme: typ. 50 mA Leistungsaufnahme: max. 0,5 W 4,75 VDC bis 5,5 VDC Eigenstromaufnahme: typ. 80 mA Leistungsaufnahme: max. 0,44 W Schutzart Gehäuse: IP65, IP67, Welleneingang: IP65; Kabelabgang K1: IP40, K6: IP20
