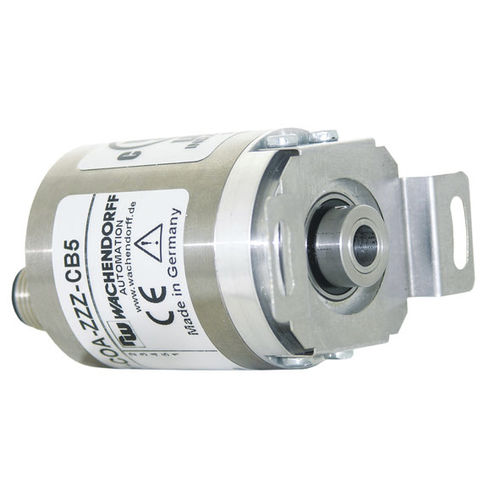

Absoluter Drehgeber WDGA 36E Magnet16-Bit32-Bit
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- absolut
- Technologie
- Magnet
- Auflösung absoluter Codierer
- 16-Bit, 32-Bit
- Drehzahl absoluter Codierer
- 16-Bit, 32-Bit
- Installierung
- mit Vollwelle, Sacklochwelle, Singleturn, Multiturn, gekapselt
- Ausgangssignal
- mit SSI-Schnittstelle, Serie
- Versorgungsspannung
- 32 V DC, 4.5 V DC
- Material
- Stahl
- Schutzart
- wartungsfrei, robust, IP67, IP65, IP40, IP20, EMV
- Anwendungsbereich
- für Industrieanwendungen
- Weitere Eigenschaften
- kompakt
- Baugröße
36 mm
(1,42 in)- Achsdurchmesser
6 mm
(0,24 in)- Rotationsgeschwindigkeit
12.000 rpm
(75.398 rad.min-1)- Prozesstemperatur
Max: 100 °C
(212 °F)Min: -40 °C
(-40 °F)
Beschreibung
Drehgeber absolut, magnetisch, SSI, WDGA 36E,
Endhohlwelle;
16/43-bit Single-/Multiturn;
Endhohlwelle: Ø 6 mm, Ø 1/4"
Binär- oder Gray-Code
Highlights
• EnDra-Multiturntechnologie: wartungsfrei und umweltschonend
• Kompakte und robuste Industrieausführung
• Schnittstelle: SSI (synchron-seriell Interface)
• Code: Binär oder Gray
• Nullsetzbar
• Zählrichtung wechselbar
• LED für Statussignalisierung
• EMC: EN 61000-6-2, EN 61000-6-3
Produkt-Details
Flansch
Endhohlwelle
Stahlgehäuse verchromt, magnetisch schirmend
Auflösung
Singleturn Auflösung
bis zu 65.536 Schritte/360° (16 Bit)
Multiturn Auflösung
bis zu 43 Bit.
Eindringtiefe min.: 8 mm
Eindringtiefe max.: 17 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Eindringtiefe min.: 8 mm
Eindringtiefe max.: 17 mm
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Eigenstromaufnahme: typ. 50 mA
Leistungsaufnahme: max. 0,5 W
Eigenstromaufnahme: typ. 80 mA
Leistungsaufnahme: max. 0,44 W
Schutzart
Gehäuse: IP65, IP67, Welleneingang: IP65; Kabelabgang K1: IP40, K6: IP20
