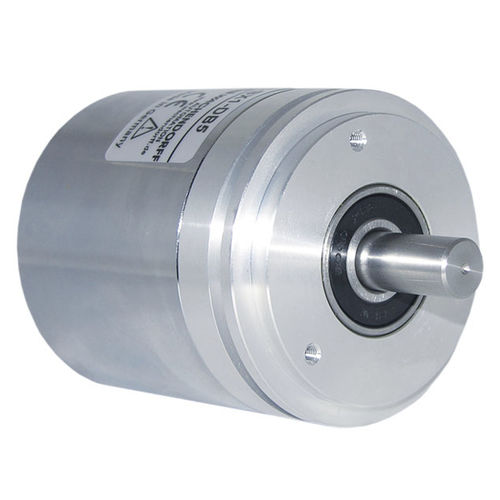

Absoluter Drehgeber WDGA 58AMagnet16-Bit32-Bit
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- absolut
- Technologie
- Magnet
- Auflösung absoluter Codierer
- 16-Bit, 32-Bit
- Drehzahl absoluter Codierer
- 16-Bit, 32-Bit
- Installierung
- mit Vollwelle, Singleturn, Multiturn, Synchroflansch
- Ausgangssignal
- CANopen
- Versorgungsspannung
- 24 VDC, 12 VDC, 15 V DC, 32 V DC
- Material
- Edelstahl
- Schutzniveau
- IP67, IP65
- Weitere Eigenschaften
- hochauflösend, galvanisch getrennt
- Baugröße
58 mm
(2,28 in)- Achsdurchmesser
Max: 10 mm
(0,39 in)Min: 6 mm
(0,24 in)- Länge
Max: 20 mm
(0,787 in)Min: 12 mm
(0,472 in)- Rotationsgeschwindigkeit
8.000 rpm
(50.265 rad.min-1)- Prozesstemperatur
Max: 100 °C
(212 °F)Min: -40 °C
(-40 °F)
Beschreibung
Drehgeber absolut, magnetisch, CANopen WDGA 58A,
Galvanisch getrennt;
Vollwelle, Synchroflansch;
Kommunikationsprofil CiA 301;
Geräteprofil CiA 406 V3.2 class C2;
Binär-Code
Highlights
• CANopen
- Kommunikationsprofil CiA 301
- Geräteprofil für Drehgeber CiA 406 V3.2 class C2
• LED für Statussignalisierung (CiA 303-3)
• Konfigurierbar ohne Bushaube via LSS (CiA 305) oder optional über SDO
• Umfangreiche CANopen Funktionalität
- Positions-, Geschwindigkeits- und Beschleunigungsobjekte
- Wahlweise Endschalter- und Nockenschaltfunktionen
- bis zu 4 Transmit PDO´s individuell konfigurierbar
- Skalierung
- Heartbeat und Nodeguarding sowie umfassende Diagnosemöglichkeiten
Produkt-Details
Flansch
Synchroflansch
Stahlgehäuse verchromt, magnetisch schirmend
Auflösung
Singleturn Auflösung
Multiturn Auflösung
bis zu 32 Bit mit high precision value bis zu 43 Bit.
Hinweis: Achtung: Keine Option AAS = IP67 rundum
Max. Wellenbelastung radial: 125 N
Max. Wellenbelastung axial: 120 N
Hinweis: Achtung: Keine Option AAS = IP67 rundum
Max. Wellenbelastung radial: 125 N
Max. Wellenbelastung axial: 120 N
Max. Wellenbelastung radial: 220 N
Max. Wellenbelastung axial: 120 N
Hinweis: Achtung: Keine Option AAS = IP67 rundum
Max. Wellenbelastung radial: 220 N
Max. Wellenbelastung axial: 120 N
