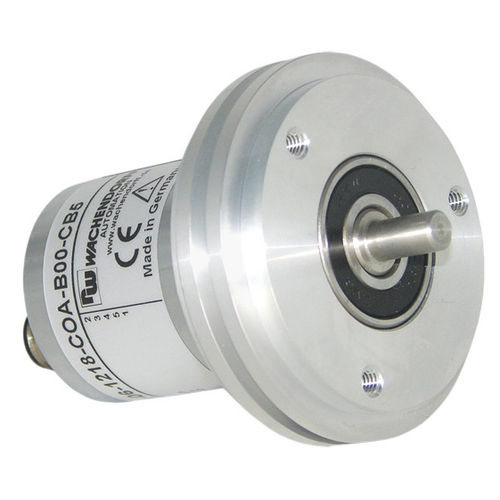

Absoluter Drehgeber WDGA 58A
Magnet16-Bit32-Bit

absoluter Drehgeber
absoluter Drehgeber
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
absolut
Technologie
Magnet
Auflösung absoluter Codierer
16-Bit, 32-Bit
Drehzahl absoluter Codierer
16-Bit, 32-Bit
Installierung
mit Vollwelle, Singleturn, Multiturn, Synchroflansch
Ausgangssignal
CANopen
Versorgungsspannung
24 VDC, 12 VDC, 15 V DC, 5 V DC, 8 V DC, 9 V DC, 6 V DC, 32 V DC, 4.5 V DC
Material
Edelstahl
Schutzniveau
IP67, IP65, IP40
Weitere Eigenschaften
hochauflösend, Hochpräzision
Baugröße

58 mm
(2,28 in)

Achsdurchmesser

Max: 10 mm
(0,39 in)

Min: 6 mm
(0,24 in)

Länge

Max: 20 mm
(0,787 in)

Min: 12 mm
(0,472 in)

Rotationsgeschwindigkeit

8.000 rpm
(50.265 rad.min-1)

Prozesstemperatur

Max: 100 °C
(212 °F)

Min: -40 °C
(-40 °F)

Beschreibung

Drehgeber absolut, magnetisch, CANopen WDGA 58A, Vollwelle, Synchroflansch; 16/43-bit Single-/Multiturn; Kommunikationsprofil CiA 301; Geräteprofil CiA 406 V3.2 class C2; Binär-Code Highlights • CANopen - Kommunikationsprofil CiA 301 - Geräteprofil für Drehgeber CiA 406 V3.2 class C2 • LED für Statussignalisierung (CiA 303-3) • Konfigurierbar ohne Bushaube via LSS (CiA 305) oder optional über SDO • Umfangreiche CANopen Funktionalität - Positions-, Geschwindigkeits- und Beschleunigungsobjekte - Wahlweise Endschalter- und Nockenschaltfunktionen - bis zu 4 Transmit PDO´s individuell konfigurierbar - Skalierung - Heartbeat und Nodeguarding sowie umfassende Diagnosemöglichkeiten Produkt-Details Flansch Synchroflansch Stahlgehäuse verchromt, magnetisch schirmend Auflösung Singleturn Auflösung 65.536 Schritte/360° (16 Bit) Multiturn Auflösung bis zu 32 Bit mit high precision value bis zu 43 Bit. Hinweis: Achtung: Keine Option AAS = IP67 rundum Wellenlänge: L: 12 mm Max. Wellenbelastung radial: 125 N Max. Wellenbelastung axial: 120 N Ø 10 mm Wellenlänge: L: 20 mm Max. Wellenbelastung radial: 220 N Max. Wellenbelastung axial: 120 N Betriebsspannung 10 VDC bis 32 VDC Eigenstromaufnahme: typ. 50 mA Leistungsaufnahme: max. 0,5 W Schutzart Gehäuse: IP65, IP67; Welleneingang: IP65
