Saugnapfhalter mit Gelenk 208005 series

festinstalliertMiniaturmit Feder

Übersicht
Diese Seite listet verschiedene Typen von Sauggreiferhaltern (Vakuum-Sauggreiferhalter) mit ihren Eigenschaften und verfügbaren Produktcodes.

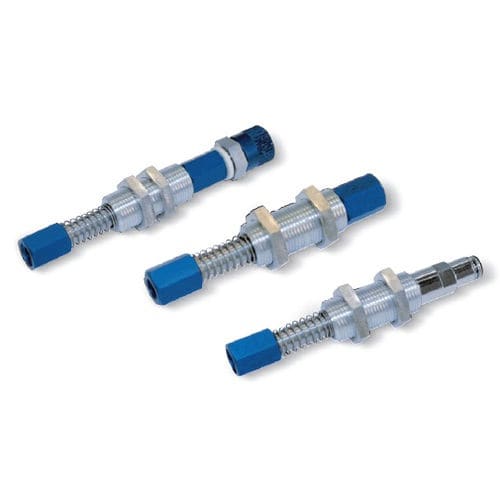

Mikro-sauggreiferhalter

• Extrem leicht und kompakt.
• Schäfte und Federn aus Edelstahl.
• Selbstschmierende Buchsen, integriert in die Gewindemuffe für reibungsloses Gleiten des Schafts und lange Lebensdauer.
• Geeignet für Pick & Place und Manipulatoren zum Abladen von Kunststoffobjekten von Stanzpressen.
• Erhältlich in verschiedenen Ausführungen, mit oder ohne Anschlussstück.
• Geeignet für alle Sauggreifer mit Anschluss M5-Außengewinde.
• Produktcodes: 208005 208005SR 208005RR

Verdrehungssichere Saugnapfhalterung mit eingebauter Feder und Innengewinde
Leistungsfähiges Aluminium-Bauteil für Greif- und Handhabungssysteme. Drehschutzsystem verhindert ungewolltes Drehen des Sauggreifers. Eingebaute Feder schützt Mechanismus vor Stößen, Schmutz und Verunreinigungen. Großer innerer Durchmesser für hohen Vakuumfluss, fördert schnelle Greif-/Freigabezyklen. Lange Gewindebuchse für präzise Positionierung. Kunststoff-Gleitbuchsen für geräuscharme Bewegung und geringen Wartungsbedarf.
Produktcodes: VCH18F20 VCH18F35 VCH14F25 VCH14F50 VCH38F40 VCH38F80 VCH12F36 VCH18M20 VCH18M35 VCH14M25 VCH14M50 VCH38M40 VCH38M80 VCH12M36

Mini-Sauggreiferhalter (allgemein)
Sehr kleine Abmessungen reduzieren Gewicht und Gesamtabmessungen; ermöglichen Einsatz sehr kleiner Sauggreifer bei gleicher Leistung wie größere Serien. Sie bestehen aus:

• Messingschaft zur Befestigung des Sauggreifers
• Gewindehülse mit Muttern zur Befestigung an der Maschine
• Feder zur Dämpfung des Aufpralls und zur Aufrechterhaltung konstanten Drucks
• Schnellkupplung zum Anschluss an die Saugleitung

Produktcodes: zahlreiche (siehe Produktliste auf der Seite)

Mini-sauggreiferhalter mit Innen- und Außengewindeanschlüssen
Reduzierter Dämpfungshub, Messingschaft mit 1/8" und 1/4" Gasgewindeanschluss, Gewindehülse mit Muttern, Feder, Schnellkupplung.
Produktcodes: 200635 200735 201038 201048 201038M 201048M 201058M 208025 208015 208020

Mini-sauggreiferhalter mit versenkter Gegfeder
Gehäuse aus eloxiertem Aluminium, eingebaute Feder, Schaft zur Befestigung des Sauggreifers; verhindert Drehung des Schaftes durch besondere Messingführungsbuchse. Radialer Vakuumanschluss.
Produktcodes: 208015 208020

Mini-sauggreiferhalter mit verringertem Hub
Reduzierter Dämpfungshub, gleiche Komponenten wie Mini-Sauggreiferhalter. Geeignet für kleine manuell einzubringende Sauggreifer mit Durchmesser 10–30 mm.
Produktcodes: 200713 201010 201210 201510 201810 202010 202210 202510 203010

Mini-sauggreiferhalter mit Einbaubuchse
Direkter Anschluss an Vakuumverteiler zur Einsparung von Rohrleitungen. Sechskant-Gewindebuchse mit G3/8"-Gewinde und Dichtung als Führung/Dichtung für Messingschaft. Bestehend aus Messingschaft, Sechskantbuchse, Feder mit Dichtung.
Produktcodes: 202511 203011 203511 204011 204511

Mini-sauggreiferhalter mit Taster
Wie Mini-Sauggreiferhalter, zusätzlich Sonde mit konischem Verschluss zum Öffnen des Ansaugvorgangs nur bei Kontakt mit der Last.
Produktcodes: 201260 201560 201860 202060 202260 202560 203060 203560 204060

Mini-sauggreiferhalter mit Taster und Einbaubuchse
Kompakte Ausführung mit Sechskant-Gewindebuchse zur direkten Montage am Vakuumverteiler; enthält Sonde und Schnellkupplung.
Produktcodes: 201261 202561 203561

Mini-sauggreiferhalter mit Taster ohne Federwirkung
Funktional ähnlich zu Mini-Sauggreiferhaltern mit Sonde, jedoch ohne Dämpfungsfeder und ohne Gewinderohr; muss direkt auf Vakuumverteiler montiert werden. Endteil mit Außengewinde für schnelle Montage.
Produktcodes: 201261 202561 203561

Mini-sauggreiferhalter mit integriertem selbstschliessendem Ventil
Integriertes selbstschließendes Ventil schließt automatisch die Ansaugung, wenn Sauggreifer nicht aufliegt oder Aufnahme beschädigt ist bzw. starke Luftdurchlässigkeit vorhanden ist. Geeignet für Sauggreifer Ø 10–50 mm mit 1/8" Gas-Außengewindehalterung.
Produktcodes: 209935

Mini-sauggreiferhalter verdrehsicher
Messingschaft mit Sechskantquerschnitt, Stahlführungsbuchse mit Sechskantbohrung verhindert Drehung des Schaftes. Geeignet für Sauggreifer mit Innen- oder Außengewindehalterung Ø 10–60 mm, besonders für rechteckige/konkave/elliptische Sauggreifer.
Produktcodes: 209508 209528 209538

Mini-sauggreiferhalter mit Magnetschalter
Wie Mini-Sauggreiferhalter, zusätzlich Magnetsensor, der elektrisches Signal liefert, wenn Sauggreifer Aufnahme ausführt. Konzipiert für Werkstück-Zählmanipulatoren und Verpackungsmaschinen. Magnetsensor mit 3 m Anschlusskabel, Gehäuse aus eloxiertem Aluminium.
Produktcodes: 209902 209903

Mini-sauggreiferhalter fix
Halter zur Einstellung der Sauggreiferhöhe über Gewindebuchse; Enden mit Innengewinde zur Montage des Sauggreifers und Verbindungsstücks. Bestehend aus Gewindebuchse mit Muttern und Schnellkupplung.
Produktcodes: 207001 207005

Einfache Sauggreiferhalter (allgemein)
Robuste, rationelle Bauweise für maximale Festigkeit und Haltbarkeit. Bestehend aus Messingschaft, vernickelter Stahl-Gewindehülse mit zwei reibungsfreien Buchsen und zwei Sechskantmuttern, Feder zur Dämpfung, Schnellkupplung.
Große Anzahl von Produktcodes (siehe Produktliste).

Einfache Sauggreiferhalter mit Innen- und Außengewindeanschlüssen
Ähnliche Eigenschaften wie einfache Halter; Messingschaftende mit Innen- oder Außengewinde. Federhübe für Maß C = 28 mm: 16 mm; C = 65 mm: 49 mm; C = 95 mm: 74 mm.

Einfache Sauggreiferhalter mit Taster / ohne Federwirkung
Versionen mit Sonde (Taster) zur bedarfsorientierten Erzeugung von Vakuum; auch Ausführungen ohne Feder für direkte Montage am Vakuumverteiler.

Einfache Sauggreiferhalter mit eingebautem selbstschliessendem Ventil
Wie oben, mit integriertem selbstschließendem Ventil zur Vermeidung von Druckabfall bei nicht aufliegenden Sauggreifern; geeignet für Ø 10–50 mm mit 1/8" Gas-Außengewinde.

Einfache Sauggreiferhalter mit Gelenk / verdrehsicher / fix / Spezial
Varianten mit Gelenk (aus gehärtetem Stahl) zur Anpassung an geneigte Oberflächen, verdrehsichere Ausführungen mit Sechskant-Schaft, fixe Träger, sowie Spezialsauggreiferhalter für schwere Lasten und raue Umgebungen (vernickelter Stahlschaft, Sicherheitsscheibe, u.ä.).

Spezialsauggreiferhalter (verschiedene Ausführungen)
Konzipiert für Heben/Handhaben schwerer Lasten, kontinuierliche Arbeiten in staubiger/feuchter Umgebung; Komponenten: vernickelter Stahlschaft, Messing-Gewindebuchse mit reibungsarmen Buchsen und Überwurfmuttern, Feder, Sicherheitsscheibe, Schnellkupplung. Varianten: mit Innen-/Außengewinden, mit Taster, mit Tastventil, mit selbstschliessendem Ventil, mit Gelenk, mit reduziertem Hub, verdrehsicher, aus Edelstahl, mit verstellbarer Halterung mit Kugelgelenk, mit doppelter Federwirkung, fix mit Innen-/Außengewindeanschlüssen.

Kugelgelenke und Befestigungshalter
Verschiedene Kugelgelenke (verzinkter AVP-Stahl, Messing-Ausführungen, positionierbare Aluminium-Kugelgelenke mit axialem Vakuumanschluss). Befestigungshalter aus Edelstahl oder Aluminium zur Montage der Sauggreiferhalter an der Maschine (z. B. gerillter Zylinderstift, Kugelstift, Schraub-/Klemmlösungen).

Produktcodes
Die Seite listet umfangreiche Produktcodes für jede der oben genannten Varianten (Beispiele im Text und vollständige Listen auf der Seite).

Charakteristiken / Spezifikationen techn. (zusammenfassend)

• Materialien: Aluminium (eloxiert), Messing, vernickelter Stahl, Edelstahl, Kunststoff-Gleitbuchsen.
• Funktionen: Federdämpfung (einfach oder doppelt), Taster/Sonde, Magnetsensor, selbstschliessendes Ventil, Drehschutz (verdrehsicher), Gelenke (aus gehärtetem Stahl), Kugelgelenke (axialer/positionierbarer Vakuumanschluss).
• Anschlüsse: Schnellkupplungen, radialer oder axialer Vakuumanschluss, Gewindeanschlüsse (1/8", 1/4", 3/8" etc.), Innen- und Außengewindeoptionen.
• Einsatzbereiche: Pick & Place, Robotik, industrielle Automatisierung, Verpackung, Handhabung schwerer/steifer Lasten, Glas/Marmor-Handling, Lebensmittelverpackung (spezielle Ausführungen).
• Kompatibilität: Für Sauggreifer mit verschiedenen Halterungen (Innen-/Außengewinde, M5, 1/8" Gas, 3/8" Gas, etc.).
• Besondere Optionen: Verdrehungsschutz, ein-/zweifache Federwirkung, Sicherheitsscheiben, Magnetsensor mit Anschlusskabel, positionierbare Halterungen mit Kugelgelenk und rutschfeste Matten bei speziellen Modellen.
