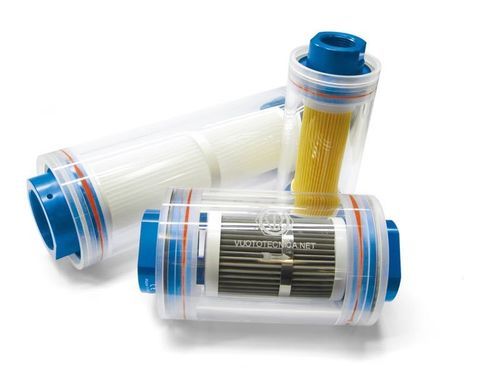

Patronen-Filtergehäuse FCL7

plissiertfür LuftAluminium

Übersicht
Reihen-Saugfilter, die Verunreinigungen und Feinstäube zurückhalten und den Durchfluss nur vernachlässigbar beeinflussen. Das kompakte zylindrische Design erlaubt die direkte Montage an Vakuumleitungen in Werkzeugnähe (Saugnäpfe, Vakuumspannsysteme usw.) für lokale Filtration und visuelle Kontrolle der Saugpunkte.

Konstruktion
Transparenter Plexiglas-Zylinderkörper, verschlossen durch zwei eloxierte Aluminiumflansche, gehalten durch Seegerringe. Gewindeverbindungen (innen/außen) und Dichtungen sind in den Flanschen untergebracht; eine herausnehmbare Filterpatrone im Inneren erhöht die Filtrationsfläche. Die Filter sind durch Entfernen eines Flansches inspizierbar.

Verfügbare Filtereinsätze

• Serie SP: Papier-Faltenpatrone mit Quetschdichtung.
• Serie SS: Gefaltete Polypropylen-Netzpatrone mit Quetschdichtung.
• Serie SA: AISI 304 Edelstahlnetz-Patrone mit Quetschdichtung.
• Serie RP: Papier-Faltenpatrone mit Schnellkupplung und doppeltem O-Ring.
• Serie RS: Polypropylen-Netzpatrone mit Schnellkupplung und doppeltem O-Ring.
• Serie RA: AISI 304 Edelstahlnetz-Patrone mit Schnellkupplung und doppeltem O-Ring.

Hinweis
Versionen mit Papierfilterelementen sind bei Wasserdampf, Öldampf oder Kondensation nicht empfehlenswert. Bei Feuchtigkeit oder Ölkontakt sind Netz- oder Edelstahlpatronen zu wählen.

Wartung / Inspektion
Inspektion und Patronenwechsel erfolgen durch Abnehmen eines Flansches; für einfache Prüfungen sind keine Spezialwerkzeuge erforderlich.

Produktcodes (Beispiele)
FPL1 FCL1 FIL1 FPL2 FCL2 FIL2 FPL3 FCL3 FIL3 FPL4 FCL4 FIL4 FPL5 FCL5 FIL5 FPL6 FCL6 FIL6 FPL7 FCL7 FIL7 SP/5M SS/5M SA/5M RP/5 RS/5 RA/5 RP/10/57 RS/10/57 RA/10/57

Technische Merkmale

• Betriebsdruck: 0,5 bis 3000 mbar absolut
• Fluidtemperatur: -20 bis +60 °C
• Gehäuse: transparenter Plexiglas-Zylinder
• Flansche: eloxiertes Aluminium, gesichert mit Seegerringen
• Patronenmaterialien: gefaltetes Papier, Polypropylen-Netz, AISI 304 Edelstahlnetz
• Dichtungsausführungen: Quetschdichtung oder Schnellkupplung mit doppeltem O-Ring je nach Serie
• Nicht empfehlenswert bei Wasser-/Öldämpfen für Papierelemente
• Inspektion: abnehmbarer Flansch für Sichtprüfung und Zugang zur Patrone
