Filteraggregat mit Papierfilter FCL / FPL / FIL

VakuumPatronenPatronen

Überblick
Vakuum-Saugfilter zur Zurückhaltung von Verunreinigungen, Staub und Flüssigkeiten in Vakuumanlagen zum Schutz von Vakuumpumpen und Leitungen. Verschiedene Ausführungen: Inline, Gehäuse für Patronen, Pumpenanschluss, Ölbad, Siphon und Sonderlösungen.

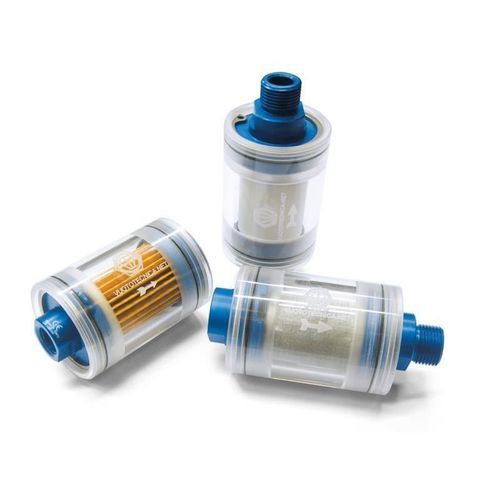

Reihenfilter — FCL, FPL, FIL
Kompakte Reihenfilter zur Montage nahe der Einsatzstelle (Saug­greifer, Spannsysteme). Transparenter Plexiglas-Zylinder, eloxierte Aluminiumflansche mit Seegerringen, Gewindeanschlüsse und innenliegende, herausnehmbare Filterpatrone für Inspektion/Wechsel. Papierelemente bei Dampf/Öl-Kondensation nicht empfohlen.

Filtereinsätze für FCL / FPL / FIL

• 00FCL03: gefalteter Papiereinsatz mit Quetschdichtung (Filtrationsgrad typ. 5 ÷ 7 μ).
• 00FPL01 / 00FPL03: gefalteter Polypropylen-Netzeinsatz mit Quetschdichtung.
• 00FIL01 / 00FIL03: AISI 304 Edelstahlgewebeeinsatz mit Quetschdichtung.

Große Reihenfilter (SP, SS, SA, RP, RS, RA)
Gleiche Bauweise in größeren Abmessungen. Einsätze in plissiertem Papier (SP / RP), plissiertem Polypropylen-Netz (SS / RS) oder Edelstahlgewebe AISI 304 (SA / RA). Schnellkupplungsvarianten mit doppelter O-Ring-Dichtung für schnelle Wartung. Papiereinsätze nicht empfehlenswert bei Dämpfen/Kondensaten.

FC-Filter mit Papiereinsatz
Zum Schutz von Vakuumpumpen in stark staubbelasteten Umgebungen. Speziell behandelter, plissierter Papiereinsatz (5 ÷ 7 μ) innerhalb einer perforierten Stahlhülle. Behälter und Deckel aus lackiertem Stahlblech, Vakuumdichtung und Schnellverschlüsse für raschen Kartuschenwechsel.

FB-Filter mit Metalleinsatz
Am Sauganschluss montierbare Filter mit gewelltem Edelstahlgewebeeinsatz (Standard 60 μ; 100 μ oder 300 μ auf Anfrage). Gehäuse und Endkappen aus Druckguss-Aluminium oder elektroverzinktem Stahl; Durchsätze typ. 5–300 m3/h je nach Modell.

FO-Ölbadfilter und FO mit hoher Autonomie
Ölbadfilter halten feinste Partikel zurück bei minimalem Saugeinbußen. Aufbau mit Stahlkopf und -behälter, Ölwanne und zwei Stahlwolleeinsätzen (einer abnehmbar/waschbar). Varianten mit größerer Ölmenge und Sichtanzeigen für Ölstand/Verstopfung. Nicht geeignet für trockene Pumpen; Mindestviskosität des Öls erforderlich.

FP‑Behälter (Quetschdichtung) und FM / FK Schnellkupplungsbehälter
FP: transparenter Kunststoffbehälter mit blauer Kopfplatte; Kartuschenlänge in Zoll angegeben. FM: SAN-Behälter transparent mit verstärkter Polypropylen-Mutter. FK: PET-Behälter transparent mit Messing-Mutter. Akzeptieren Papier-, Polypropylen- oder AISI 304-Einsätze in Quetsch- oder Schnellkupplungs-Ausführung.

Filterpatronen (Quetschdichtung und Schnellkupplung)

• SP: plissiertes Papier (Quetschdichtung).
• SS: plissiertes Polypropylen-Netz.
• SA: Edelstahlgewebe AISI 304.
• RP: plissiertes Papier Schnellkupplung mit Doppel‑O‑Ring.
• RS: plissiertes Polypropylen Schnellkupplung mit Doppel‑O‑Ring.
• RA: Edelstahl Schnellkupplung mit Doppel‑O‑Ring.

FS Siphon-Saugfilter
Halten Verunreinigungen und Flüssigkeiten zurück, die durch Sauggreifer oder Vakuumspannsysteme angesaugt werden, um Pumpenkontamination zu vermeiden. Typische Komponenten:

• Transparenter Plexiglas-Zylinderbehälter mit abnehmbarem Deckel.
• Rückschlagventil an der Saugseite.
• Edelstahlgewebe-Filterpatrone (60 μ / 100 μ).
• Zweiwege-Handventile für Betriebsabschaltung und Druckwiederherstellung.
• Radiales Vakuummeter und Magnetschwimmer‑Schalter zum Pumpenstopp bei Flüssigkeitsüberschreitung.
• Starres Rohr, Bodenrückschlagventil, Ablasshahn und Metallbefestigungsschelle.

Siphon-Filtersysteme mit automatischem By-pass (FS50BP, FS60BP)
Zwei Siphonfilter arbeiten wechselweise: wenn einer voll ist, wird er automatisch entlüftet und entleert, während der andere die Saugleistung übernimmt. System mit dreifach‑Wege‑Magnetventilen, Handventilen, wasserdichtem Steuerschrank (230 V 50 Hz) und Montagegestell; empfohlen bei häufigem Flüssigkeitseintrag und wenn Maschinenstillstand nicht zulässig ist.

Sonderfilter
Spezielle Ausführungen und Zubehör für kundenspezifische Anwendungen und Konfigurationen lieferbar.

Technische Daten

• Betriebsdrücke: typ. 0,5 bis 1000 / 2000 / 3000 / 9000 mbar abs je nach Serie.
• Flüssigkeitstemperaturen: von -20 °C bis +45 / +50 / +60 / +90 °C je nach Modell und Behältermaterial.
• Filterfeinheiten: Papier 5 ÷ 7 μ (FC), Metallnetz 60 μ Standard (Optionen 100 μ / 300 μ), Ölbad ≤1 μ; Siphon 60–100 μ.
• Volumenströme: von kleinen bis zu ca. 5–300 m3/h; FO/FB Varianten für hohe Autonomie bis ~300 m3/h.
• Materialien: Plexiglas, PET, SAN, lackierte Blechgehäuse, Aluminium, Kartuschen in Papier, Polypropylen, AISI 304, Stahlwolle.
• Anschlüsse: Gewinde innen/außen, Schnellkupplung, Doppel‑O‑Ring, Quetschdichtung; Kartuschenlänge in Zoll codiert.
