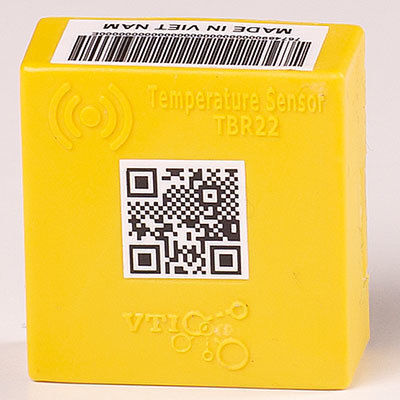

Einschraub-Temperatursensor TBR22

Anlegedrahtlosmit integriertem Transmitter

Funktionen

• Misst die Temperatur an Sammelschienen, Kabelenden und Kontaktpunkten mit hoher Genauigkeit und Zuverlässigkeit.
• Für Betrieb an Spannungen bis zu 500 kV ausgelegt.
• Erhältlich in induktionsgespeister (batterieloser) oder batterieversorgter (CR3032 austauschbar) Ausführung für den sicheren Einsatz in Hochspannungsnetzen.
• Zentralisierte Überwachungssoftware ohne Begrenzung der Sensoranzahl pro Station oder der Anzahl der Umspannwerke.
• Geeignet für Schrankmontage und den Außeneinsatz.

Produktinformation
Der TBR22-Sensor wurde von VTICorp (Viet Nam) entwickelt. Er misst kontinuierlich Temperaturen und sendet die Daten an eine zentrale Software, die Echtzeit-Temperaturwerte und Alarmzustände, momentane Werte und Verlaufsgrafiken, Listen abnormer Temperaturmeldungen zur Unterstützung von Wartungsarbeiten ohne Stromunterbrechung, Kartendarstellung der Messpunkte, Statistiken und konfigurierbare Berichte sowie mobile Überwachung (iOS/Android) bereitstellt.

Hauptvorteile

• Direkte Installation an Geräten und Messpunkten, einschließlich Quellen bis 500 kV.
• Energieversorgung: induktive Energiegewinnung vom Messleiter (Strom ≥ 5 A) oder austauschbare CR3032-Batterie (Batterievariante).
• Lange Betriebsdauer: in der Batterieversion typischerweise bis zu 2 Jahre, abhängig von der Nutzung.
• Großer Messbereich: -10°C bis 120°C mit ±1°C Genauigkeit für präzise thermische Auswertungen.
• Gibt Betriebsparameter der installierten Ausrüstung wieder, einschließlich Leistung, Temperatur und Umgebungsbedingungen.
• Feuchtemessung bis 100% mit ±2% RH Genauigkeit.
• Betriebsbedingungen: -10°C bis 80°C, Luftfeuchte bis 100% RH.
• Schutzart: IP65 (abhängig von Variante/Bedingungen auch IP68). RoHS 2 zertifiziert.

Datenblatt (Schlüsselwerte)
Funktionen | Details | Details
Produktcode | TBR22 | TBR22-B
Kommunikation | Drahtlos, 2,4 GHz | Drahtlos
Übertragungsreichweite | 100 m im Freifeld | 100 m im Freifeld
Abtast-/Übertragungsfrequenz | 5 s (Standard) | 60 s (Standard für alternative Variante)
Stromversorgung | Induktive Quelle bei Strom ≥ 5 A | Batterie CR3032 235 mAh austauschbar (Betriebsdauer bis zu 2 Jahre je nach Nutzung)
Messbereich Temperatur | -10℃ ~ 120℃ | -10℃ ~ 120℃
Genauigkeit | ±1℃ | ±1℃
Ausgangskapazität | 08dB | 08dB
Betriebstemperatur | -10℃ ÷ 80℃ | -10℃ ÷ 80℃
Betriebsfeuchte | ≤ 99%RH | ≤ 99%RH
Schutzart | IP65 | IP68
Wasserdichtigkeitsstandard | X5 | X5
Umweltzertifizierung | RoHS 2 | RoHS 2
Abmessungen (L x B x H mm) | 32.5 x 31.5 x 14.4 | 37 x 34 x 13.3
Gewicht | 35 gram | 35 gram
Farbe | Rot, Gelb, Blau, Schwarz | Rot, Gelb, Blau, Schwarz
Montagemethode | Bänder | Epoxid-, Schraub- oder Bandmontage; permanenter Magnet am Sensor verfügbar

Software / Überwachungsfunktionen

• Zeigt Alarmzustände wärmeerzeugender Geräte an.
• Zeigt momentane Temperaturwerte an Messpunkten und Zeitverlaufsgrafiken.
• Ortung und Abruf der Koordinaten/Position jedes Punktes auf einer Karte.
• Erstellt farblich codierte Listen mit Temperaturanomalien nach Schweregrad.
• Unterstützt Überwachung über mobile Android-/iOS-Apps.

Technische Spezifikationen

• Modell: TBR22 (auch als TBR22-B verfügbar)
• Hersteller: VTICorp – Viet Nam
• Kommunikation: Drahtlos 2,4 GHz
• Übertragungsreichweite: 100 m (Freifeld)
• Abtastrate: 5 s (Standard) / 60 s (alternativ)
• Stromversorgung: Induktion (bei Strom ≥ 5 A) oder austauschbare CR3032 235 mAh Batterie
• Batterielebensdauer: bis zu 2 Jahre (abhängig von Nutzung)
• Temperaturbereich: -10°C bis 120°C
• Temperaturgenauigkeit: ±1°C
• Feuchtigkeitsbereich: bis 100% RH; Feuchtigkeitsgenauigkeit: ±2% RH
• Ausgangskapazität: 08 dB
• Betriebstemperatur: -10°C bis 80°C
• Betriebsfeuchte: ≤ 99% RH
• Schutz: IP65 (IP68-Variante verfügbar)
• Wasserdichtigkeitsstandard: X5
• Umwelt: RoHS 2
• Abmessungen (mm): 32.5 x 31.5 x 14.4 (Variante 37 x 34 x 13.3)
• Gewicht: 35 g
• Farben: Rot, Gelb, Blau, Schwarz
• Installation: Bänder; Epoxid-, Schraub- oder Bandmontage; optional permanenter Magnet
