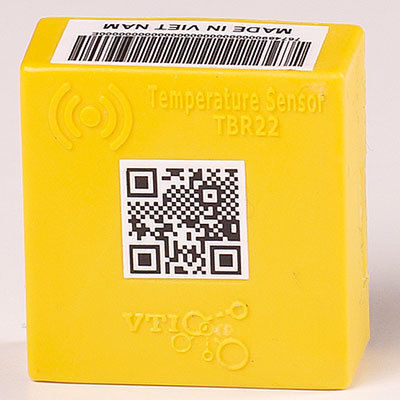

Feuchte- und Temperatursensor / relativ TBR22-E

für Oberflächenmontagedrahtlosmit integriertem Transmitter

Übersicht
Der TBR22-E ist ein drahtloser Umgebungs‑Temperatur‑ und -Luftfeuchtesensor zur Überwachung von Bedingungen in Schaltschränken und Außenanlagen. Er misst und überträgt kontinuierlich Daten an eine zentrale Überwachungssoftware zur Echtzeitdarstellung von Temperatur, Luftfeuchte, Alarmzuständen, Trendkurven, Standortdarstellung und anpassbaren Berichten. Manufacturer: VTICorp – Viet Nam.

Wichtige Einsatzbereiche

• Überwachung von Temperatur und Luftfeuchte in Schaltschränken, Schaltanlagen und netztechnischen Einrichtungen.
• Direkte Montage an Geräten und Messpunkten, einschließlich Sammelschienen und Hochspannungsleitungen bis 500 kV.
• Einsetzbar in Industrieanlagen, Leitstellen, Fabriken, Lagern und Produktionswerkstätten.

Eigenschaften

• Drahtlose Kommunikation 2,4 GHz mit bis zu 100 m Reichweite im Freien.
• Versionen mit Batterie und mit Selbstinduktionsversorgung (Batterieversion ≥2 Jahre angegebene Laufzeit).
• Kompaktes Gehäuse für Schaltschrank‑ oder Außenmontage; Schutzart IP50 (abhängig von Bedingungen).
• Hohe Messgenauigkeit: Umgebungstemperatur ±0,2℃, Luftfeuchte ±2 %RH; Sammelschienen‑Temperaturgenauigkeit ±1℃.
• Mehrere Farbvarianten: Red, Yellow, Blue, Black; Gewicht 37 g; Abmessungen 32,5 x 31,5 x 14,4 mm.

Software‑Funktionen

• Echtzeit‑Alarmanzeige für wärmeerzeugende Geräte und anomale Bedingungen.
• Sofortwerte und Trenddiagramme für Temperatur, Luftfeuchte und Druck an Messpunkten.
• Listen mit abnormalen Temperaturwarnungen für Sammelschienen, Kabelenden und Kontaktstellen zur Unterstützung von Wartungsarbeiten ohne Abschaltung.
• Standortabbildung und Koordinatenabruf.
• Anpassbare Statistiken und Berichtsexporte; mobile Überwachung über iOS/Android‑Apps.

Technisches Datenblatt

• Modell: TBR22-E
• Kommunikation: Drahtlos 2,4 GHz
• Übertragungsdistanz: 100 m (Freifeld)
• Abtastrate: 5 s (Standard)
• Stromversorgung: Selbstinduktion (≥0,5 A) oder Batterie (≥2 Jahre für Batterieversion)
• Sammelschienen‑Temperaturbereich: -10℃ bis 120℃ (Genauigkeit ±1℃)
• Mess‑Temperaturbereich: -40℃ bis 125℃ (Genauigkeit ±0,2℃)
• Luftfeuchtebereich: 0–100 %RH (Genauigkeit ±2 %RH)
• Ausgangsleistung: 08 dB
• Betriebstemperatur: -10℃ bis 80℃
• Betriebsfeuchte: ≤99%RH
• Schutzart: IP50 (je nach Bedingungen)
• Umweltzertifizierung: RoHS 2
• Abmessungen: 32,5 x 31,5 x 14,4 mm
• Gewicht: 37 g
• Farben: Red, Yellow, Blue, Black

Zusätzliche Hinweise
Verschiedene Versionen sind für die Anpassung an reale Betriebsbedingungen ausgelegt. Die Stromversorgung kann über Induktion vom Messobjekt oder über Batterie erfolgen. Der Sensor liefert Leistungs-, Temperatur‑ und Umgebungsparameter zur Unterstützung der vorausschauenden Wartung und zur Reduzierung des Brand‑ oder Explosionsrisikos durch Überhitzung.

Technische Spezifikationen

• Manufacturer: VTICorp – Viet Nam
• Modell: TBR22-E
• Siehe obiges Datenblatt für vollständige technische Details
