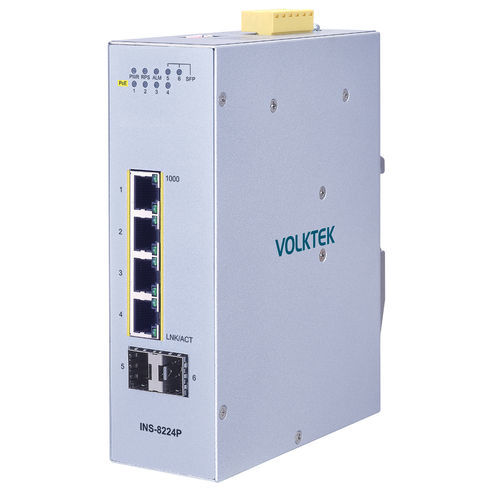

Ethernet-Switch / unmanaged INS-8224P

6 PortsPROFINETEtherNet/IP

Produkt-Highlights4 x 10/100/1000 PoE+ Ports - 30 Watt max. ausgangsleistung/Port2 x GbE SFP Uplink-Ports für schnelle Langstrecken-Glasfaserverbindungen zum Kontrollzentrum und zur KaskadierungVLAN Passthru - leitet VLAN-Pakete weiter, ohne sie zu verwerfen oder zu verändern, um Paketverluste zu vermeidenRedundante Stromversorgung und Alarmrelaiskontakt am Terminalblock, um einen unterbrechungsfreien Betrieb zu gewährleistenBetriebstemperatur -10°C bis 60°C (14°F~140°F) und IP40-MetallgehäuseÜbersichtINS-8224P ist ein unverwalteter 4-Port 10/100/1000 PoE+ Downlink, und 2-Port GbE SFP Uplink gehärteter Switch, der für einfache Plug & Play Überwachungs- und Internet Access Points Anwendungen entwickelt wurde. Dieser PoE+-Switch senkt die Kosten, indem er den Bedarf an mehreren Steckdosen für die Stromversorgung jedes einzelnen stromversorgten Geräts (PD) über Entfernungen von bis zu 100 Metern eliminiert. Alle PSE- (Power Sourcing Equipment) und LAN-Ports verwenden Auto-Negotiation-Technologie, um kompatible Geräte ohne zusätzliche Installationsanforderungen zu erkennen. Der SFP-Port bietet rauschfreie Glasfaserübertragungen über große Entfernungen. Das Gerät verwendet portbasierte QoS, um den Datenverkehr auf einem Port zu priorisieren, verwendet VLAN Passthru für eine kontinuierliche Paketübertragung und verwendet industrielle QoS, um Ethernet/IP-, PROFINET- und GOOSE-Pakete zu priorisieren. Das Gerät kann von Überwachungssystemen mit Hilfe eines LLDP-Filters erkannt werden, um den Switch in einer Netzwerktopologiekarte zu visualisieren. Es wurde für den Einsatz in gehärteten Innenräumen ohne Klimaanlage entwickelt, ist in einem IP40-Metallgehäuse untergebracht, um das Gerät vor Werkzeugen und Gefahren zu schützen, und kann bei Temperaturen von -10°C~60°C (14°F~140°F) betrieben werden. Um den zuverlässigen Betrieb der angeschlossenen Geräte zu gewährleisten, verwendet er ein redundantes Stromversorgungssystem und einen Relaisalarm, der bei Stromausfällen Alarm schlägt.FeaturesPoE-Anwendungen: Intelligente Überwachung und drahtlose ZugangspunkteDieser Switch ist mit Typ 1 und Typ 2 PoE (IEEE 802.3 at) kompatibel und bietet bis zu 30 W pro Port für energieeffiziente Anwendungen. Der Switch ermöglicht einfaches "Plug-n-Play"; für PDs, um mit den Geräten zu interagieren, sobald sie angeschlossen sind.VLAN Passthru: Konstanter Wending-Paket-TransferDiese Funktion vermeidet den Verlust der Datenübertragung in nicht verwalteten Switches, die ständig VLAN-getaggte Frames als beschädigt verwerfen. Die Funktion VLAN Passthru leitet die VLAN getaggten Frames unverändert weiter, so dass dieser unmanaged Switch mit einer stabilen Übertragung fortfahren kann.Power Failure Protection: Redundanter Stromeingang & RelaisausgangsalarmUm eine kontinuierliche Stromversorgung zu gewährleisten, ist der Switch so konzipiert, dass er gleichzeitig an zwei Stromversorgungen und einen Alarm angeschlossen werden kann. Wenn die primäre Stromversorgung ausfällt, verwendet der Switch automatisch die alternative Stromversorgung und löst einen Alarm aus, um Techniker im Falle eines Stromausfalls zu benachrichtigen.Widerstandsfähig in extremen UmgebungenDas Gerät wurde mit Komponenten in Industriequalität gebaut, intern getestet und von internationalen Sicherheitsorganisationen wie CE, FCC und ROHS für den zuverlässigen Betrieb unter rauen Umgebungsbedingungen zertifiziert. Die hohe Toleranz gegenüber rauen Temperaturen (-10°C bis 60°C / 14°F~140°F) und die Unempfindlichkeit gegenüber Störungen machen dieses Gerät in rauen Umgebungen rund um verschiedene Maschinentypen unfehlbar.SpezifikationenStandards: IEEE 802.3, 10BASE-T, IEEE 802.3u, 100BASE-TX, IEEE 802.3ab, 1000BASE-T, IEEE 802.3z, 1000BASE-SX/LX, IEEE 802.3 Nway Auto-Negotiation, IEEE 802.3x Flow Control, IEEE 802.3af Power over Ethernet, IEEE 802.3at Power over Ethernet Plus, IEEE 802.1p Class of ServiceInterface: 4 x 10/100/1000BASE-T (PoE RJ45), 2 x GbE SFP-Steckplätze, DIP-Schalter (primäre/redundante Spannungsabfallalarmeinstellung), LED-Panel (PWR, RPS, ALM, SFP, PoE, 1000, LNK/ACT)Stromversorgung: Eingangsspannung: Primäre Eingänge: 48~57V DC, Redundante Eingänge: 48~57V DC; Anschluss: Klemmleiste, Mini-DIN; Leistungsaufnahme: System: 10W, PoE-Leistungsbudget: 120W; Alarmrelais: Ein Relaisausgang, 1A @ 24V DCMechanik und Umgebung: Gehäuse: Metall (Schutzart IP40); Montage: DIN-Schiene; Betriebstemperatur: -10°C~60°C (14°F~140°F); Lagertemperatur: -40°C~85°C (-40°F~185°F); Luftfeuchtigkeit bei Betrieb: 5 bis 95% RH (nicht kondensierend); Luftfeuchtigkeit bei Lagerung: 5 bis 95% RH (nicht kondensierend); Gewicht: 696 g (1.53 lb); Abmessungen (BxHxT): 50 x 160 x 120 mm (1.97 x 6.3 x 4.72 in)BestellinformationenModellBeschreibungINS-8224PUnmanaged 4 x 10/100/1000 PoE+ & 2 x GbE SFP SwitchTechnische DatenModell: INS-8224Typ: Unverwalteter PoE+ SwitchPorts: 4 x 10/100/1000BASE-T (PoE RJ45), 2 x GbE SFPPoE-Ausgang: 30 W max. pro Port, 120 W GesamtbudgetRedundante Stromversorgung: JaAlarmrelais: JaBetriebstemperatur: -10°C~60°Gehäuse: Metall, IP40Montage: DIN-SchieneGewicht: 696 gAbmessungen: 50 x 160 x 120 mmZertifizierungen: CE, FCC, ROHS
