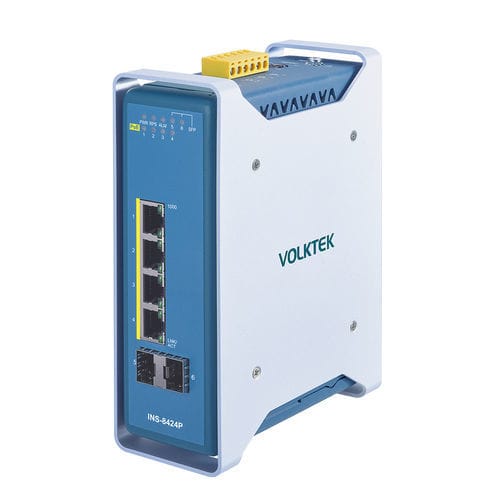

Ethernet-Switch / unmanaged INS-8424P

6 PortsPROFINETEtherNet/IP

Produkt-Highlights 4 x 10/100/1000 PoE+ PSE Downlink-Ports - 30 Watt max. ausgangsleistung/Port 2 x GbE SFP Uplink-Ports für Fernverbindungen zum Kontrollzentrum und Kaskadierung VLAN Passthru - leitet VLAN-Pakete weiter, ohne sie zu verwerfen oder zu modifizieren, um Paketverluste zu verhindern Redundante Stromversorgung und Alarmrelaiskontakt am Klemmenblock, um einen unterbrechungsfreien Betrieb zu gewährleisten Betriebstemperatur -40°C~75°C (-40°F~167°F) und IP40-Aluminiumgehäuse Übersicht INS-8424P ist ein unverwalteter 4-Port 10/100/1000 PoE+ Downlink, und 2-Port FX/GbE Multi-Rate SFP Uplink Industrie-Switch, der für Plug & Play Überwachungs- und Internet-Zugangspunkte-Anwendungen entwickelt wurde. Dieser PoE+-Switch senkt die Kosten, da nicht mehr mehrere Steckdosen benötigt werden, um jedes einzelne Powered Device (PD) über eine Entfernung von bis zu 100 Metern mit Strom zu versorgen. Alle PSE- (Power Sourcing Equipment) und LAN-Ports verwenden Auto-Negotiation-Technologie, um kompatible Geräte ohne zusätzliche Installationsanforderungen zu erkennen. Die SFP-Ports bieten rauschfreie Glasfaserübertragungen über große Entfernungen. Das Gerät verwendet portbasierte QoS, um den Datenverkehr auf einem Port zu priorisieren, verwendet VLAN Passthru für eine kontinuierliche Paketübertragung und verwendet industrielle QoS, um Ethernet/IP-, PROFINET- und GOOSE-Pakete zu priorisieren. Das Gerät kann von Überwachungssystemen mit Hilfe eines LLDP-Filters erkannt werden, um den Switch in einer Netzwerktopologiekarte zu visualisieren. Es wurde für den Einsatz in anspruchsvollen Industrieumgebungen entwickelt und ist in einem IP40-Aluminiumgehäuse untergebracht, um das Gerät vor Werkzeugen und Gefahren zu schützen, und verfügt über eine hohe Wärmeleitfähigkeit für Anwendungen in einem Temperaturbereich von -40°C bis 75°C (-40°F~167°F). Um einen zuverlässigen Betrieb der angeschlossenen Geräte zu gewährleisten, verfügt das Gerät über ein redundantes Stromversorgungssystem und einen Relaisalarm, der bei einem Stromausfall Alarm schlägt. Das Gerät verfügt außerdem über einen 4-poligen Mini-DIN-Anschluss, der fest mit dem Gerät verbunden ist und verhindert, dass es sich bei starken Erschütterungen ablöst. Merkmale PoE-Anwendungen: Intelligente Überwachung und drahtlose ZugangspunkteDieser Switch ist mit Typ 1 und Typ 2 PoE (IEEE 802.3 at) kompatibel und bietet bis zu 30 W pro Port für energieeffiziente Anwendungen. Der Switch ermöglicht einfaches "Plug-and-Play", damit PDs mit Geräten interagieren können, sobald sie angeschlossen sind. VLAN Passthru: Constant Wending packet transferDiese Funktion vermeidet den Verlust von Datenübertragungen in nicht verwalteten Switches, die ständig VLAN getaggte Frames als beschädigt verwerfen. Die Funktion VLAN Passthru leitet die VLAN-getaggten Frames unverändert weiter, so dass dieser unmanaged Switch mit einer stabilen Übertragung fortfahren kann. Schutz vor Stromausfällen: Redundanter Stromeingang & RelaisausgangsalarmUm eine kontinuierliche Stromversorgung zu gewährleisten, ist der Switch so konzipiert, dass er gleichzeitig an zwei Stromversorgungen und einen Alarm angeschlossen werden kann. Wenn die primäre Stromversorgung ausfällt, schaltet der Switch automatisch auf die alternative Stromversorgung um und löst einen Alarm aus, um die Techniker im Falle eines Stromausfalls zu benachrichtigen. Widerstandsfähig in extremen UmgebungenDas Gerät besteht aus industrietauglichen Komponenten, wurde intern getestet und von internationalen Sicherheitsorganisationen wie CE, FCC und ROHS für den zuverlässigen Betrieb unter rauen Umgebungsbedingungen zertifiziert. Die hohe Toleranz gegenüber rauen Temperaturen (-40°C~80°C / -40°F~176°F) und die Widerstandsfähigkeit gegenüber Störungen machen dieses Gerät in rauen Umgebungen rund um verschiedene Maschinentypen unfehlbar. Spezifikationen Normen: IEEE 802.3 (10BASE-T), IEEE 802.3u (100BASE-TX), IEEE 802.3ab (1000BASE-T), IEEE 802.3z (1000BASE-SX/LX), IEEE 802.3 (Nway Auto-negotiation), IEEE 802.3x (Flow Control), IEEE 802.3af (Power over Ethernet), IEEE 802.3at (Power over Ethernet Plus), IEEE 802.1p (Class of Service) Schnittstelle: 4 x 10/100/1000BASE-T (PoE RJ45), 2 x GbE SFP-Steckplätze, DIP-Schalter (primäre/redundante Spannungsabfallalarmeinstellung), LED-Anzeige (PWR, RPS, ALM, SFP, PoE, 1000, LNK/ACT) Stromversorgung: Eingangsspannung: Primäre Eingänge: 48V~57V DC, Redundante Eingänge: 48V~57V DC; Anschluss: Klemmleiste, Mini-DIN; Leistungsaufnahme: System: 10W, PoE-Leistungsbudget: 120W; Alarmrelais: Ein Relaisausgang, 1A @ 24V DC Mechanik und Umgebung: Gehäuse: Aluminium (Schutzart IP40); Montage: DIN-Schiene; Betriebstemperatur: -40°C~75°C (-40°F~167°F); Lagertemperatur: -40°C~85°C (-40°F~185°F); Luftfeuchtigkeit bei Betrieb: 5 bis 95% RH (nicht kondensierend); Luftfeuchtigkeit bei Lagerung: 5 bis 95% RH (nicht kondensierend); Gewicht: 795 g (1.75 lb); Abmessungen (BxHxT): 57.3 x 175 x 126,4 mm (2,26 x 6,89 x 4,98 in) Bestellinformationen ModellBeschreibungINS-8424PUnmanaged 4 x 10/100/1000 PoE+ & 2 x GbE SFP Switch Zertifizierungen: CE FCC ROHS Technische Spezifikationen 4 x 10/100/1000 PoE+ PSE Downlink Ports (30W max/Port) 2 x GbE SFP Uplink Ports VLAN Passthru Unterstützung Redundante Stromversorgung und Alarmrelaiskontakt Betriebstemperatur: -40°C~75°C IP40 Aluminiumgehäuse DIN-Rail Montage Abmessungen: 57.3 x 175 x 126,4 mm Gewicht: 795 g Leistungsaufnahme: System 10W, PoE Leistungsbudget 120W
