Wasserstoff-Brennstoffzelle

Übersicht

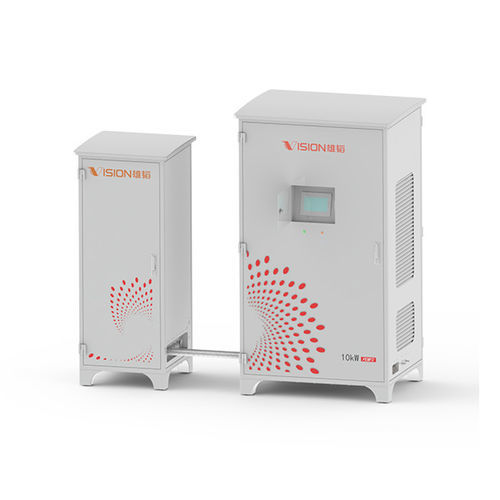

Dieses modulare KWK‑System integriert ein Wasserstoff‑Brennstoffmodul, Batterierweiterung, HMI, DC/AC‑Leistungsmodule und intelligente Steuerung. Es besteht aus zwei Schränken — einem 10 kW Leistungs‑Schrank und einem Warmwasser‑Schrank — die zusammen oder getrennt als Notstrom‑ bzw. Warmwasser‑Einheit betrieben werden können. Die Lösung liefert Strom und Wärme mit anpassbaren AC/DC‑Ausgängen und eignet sich für Wohn‑ und Industrieanwendungen.

Anwendungsszenarien

• Wohnbereich: Einfamilienhäuser, Villen
• Industrie: Schlafsäle, Kantinen
• Netzferne Gebiete: Inseln, abgelegene Standorte
• Gewerbe: Hotels, Gästehäuser, Bäder

Batterie‑Kurzdaten

• Nennspannung: 48 V DC / 220 V AC
• Nennleistung: 10 kW
• Auslegungslaufzeit: 20.000 Stunden
• Kommunikationsprotokolle: CAN 2.0 / Modbus
• Betriebstemperatur: -40°C bis 50°C
• Gesamtwirkungsgrad: ≥80% (LHV)

Hauptmerkmale

• Strom + Wärme in einer Einheit: liefert Strom und Warmwasser auf einer integrierten Plattform; AC‑Spitzenleistung bis zu 11 kW für kurzfristige Lasten; in einigen Konfigurationen wurden Gesamtwirkungsgrade ≥90% (LHV) berichtet.
• Modular & skalierbar: Zwei‑Einheiten‑Architektur (10 kW Leistungs‑Schrank + Warmwasser‑Schrank) ermöglicht gemeinsamen oder separaten Betrieb; erweiterbar je nach Bedarf; 80 L Warmwassertank aufheizbar bis 70°C mit Elektro‑ und Schnellheizunterstützung.
• Zuverlässig & anpassungsfähig: Erzeugungswirkungsgrad ≥45% (LHV); Geräuschpegel ≤65 dB; Start in Millisekunden; ausgelegt für weite Umgebungsbedingungen (in Merkmalen werden -40°C bis 55°C angegeben).
• Intelligent & sicher: intelligente Zeitplanung und Systemoptimierung über HMI; umfassende Schutzfunktionen einschließlich elektrische Heizungssteuerung und Fehlerstromschutz; Kommunikationsschnittstellen zur Systemintegration.

Spezifikationen

• Handelsbezeichnung: Combined Heat and Power System
• Nennspannung: 48 V DC / 220 V AC
• Nennleistung: 10 kW
• AC‑Spitzenleistung: bis zu 11 kW
• Auslegungslebensdauer: 20.000 Stunden
• Erzeugungswirkungsgrad: ≥45% (LHV)
• Gesamtsystemwirkungsgrad: berichtete Werte umfassen ≥80% (LHV) und ≥90% (LHV)
• Kommunikationsprotokolle: CAN 2.0, Modbus
• Berichtete Betriebstemperaturbereiche: -40°C bis 50°C und -40°C bis 55°C
• Geräuschpegel: ≤65 dB
• Startantwort: Millisekunden‑Bereich
• Gehäuseform: zwei Schränke (Leistungsschrank + Warmwasserschrank), zusammen oder getrennt betreibbar
• Warmwassertank: 80 L, erhitzt bis 70°C, unterstützt Elektro‑ und Schnellheizung
