Kugelsitzventil 9555P seriesmanuellStellGewinde
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Kugelsitz
- Betätigung
- manuell
- Funktion
- Stell
- Korpus
- Gewinde, doppelt, Gusseisen, Gusseisen, Acryl
- Anwendung
- für Industrieanwendungen
- Weitere Funktionen
- Ausgleich
- Weitere Eigenschaften
- ISO
- DN
Max: 400 mm
(15,748 in)Min: 40 mm
(1,575 in)- Druck
16 bar
(232,1 psi)- Temperatur
Max: 110 °C
(230 °F)Min: -10 °C
(14 °F)
Beschreibung

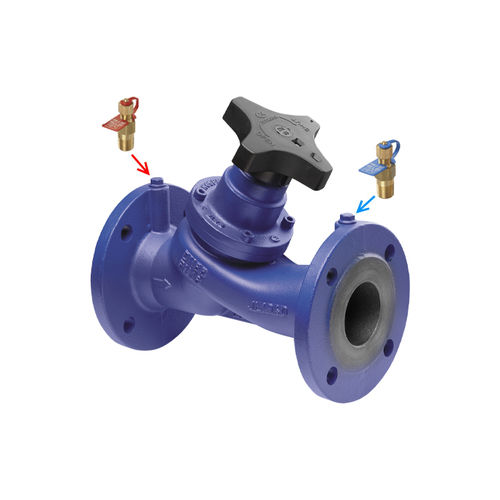

Statisches Ausgleichsventil aus Gusseisen mit variabler Blende (Abb. 9555P), ausgestattet mit Prüfpunkten (Abb. 95TP, unmontiert)
Zusätzliche Informationen
Werkstoff - Gusseisen
Gusseisen
Typologie -
Statisches Auswuchten
Verbindung -
Geflanscht
Gusseisen-Doppel-Regelventil mit variabler Blende
Flansch PN16 nach EN1092-2 (ex DIN2533)
Längen gemäß EN558-1 Serie 1 (ex DIN3202 F1)
Alkyd/Acryl-Einschicht-Wasserlackierung (50-100μm)
Toleranz auf den Nennwert Kv für vollständig geöffnetes Ventil ±5%
Mit verschlossenen Abläufen mit Gewinde (¼" ISO 7/1Rp) für Prüfpunkte
Mit Prüfpunkten versehen (wird unmontiert geliefert)
TR CU 010-konform
PN16
Arbeitsbedingungen
(Ethylenglykol- oder Propylenglykolgemische bis zu 50% können verwendet werden)
nicht geeignet für: Gase Gruppe 1 & 2, Flüssigkeiten Gruppe 1 (Richtlinie 2014/68/EU)
---
