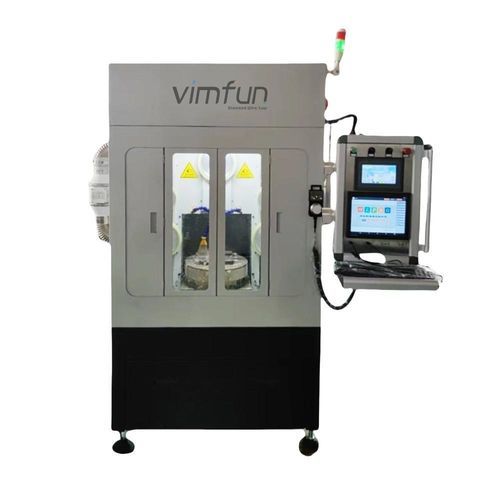

Drahtschneidemaschine SGRI 20

Diamantdrahtfür Keramikfür Schaum

Produktübersicht
Die CNC-Ring-Schneidmaschine SGRI 20 ist eine multifunktionale CNC-Drahtsäge, entwickelt für präzises Schneiden kleiner, komplexer Bauteile. Sie vereint automatisiertes Slicen, CAD-Import und eine vierte Drehachse, um zylindrische und facettierte Werkstücke bis 200 x 200 x 200 mm zu bearbeiten. Geeignet für optisches Glas, technische Keramik, Schmuck und präzisionsmechanische Komponenten mit hohen Anforderungen an Wiederholgenauigkeit und Formvielfalt.

Hauptmerkmale der SGRI 20

• Automatisiertes Slicen: Vollautomatisches Schichten-Schneiden für konsistente Ergebnisse und reduzierte manuelle Eingriffe.
• CAD-Import: Unterstützt DXF, DWG und STP für das Schneiden komplexer 2D/3D-Profile und beschleunigtes Rapid Prototyping.
• Drehachse für mehrseitige Schnitte: Integrierte 4. Achse für präzises Schneiden von Ringen, Rohren und facettierten Formen.
• Kompakte Werkstückkapazität: Verarbeitet Teile bis zu 200 x 200 x 200 mm und Schnitttiefen bis 200 mm.
• Hochpräzises Steuerungssystem: CNC-Steuerung mit G-Code-Kompatibilität für genaue Werkzeugbahnen und Wiederholgenauigkeit ±0,03 mm.
• Vielseitige Materialverträglichkeit: Bearbeitet optisches Glas, technische Keramiken, Edel- und Nichteisenmetalle, Kunststoffe, Schäume und Verbundwerkstoffe.
• Benutzerfreundliche Schnittstelle: Windows-basiertes Softwareinterface mit USB Plug-and-Play für schnelle Inbetriebnahme.
• Robuste Konstruktion: Geschweißter Stahlrahmen zur Minimierung von Vibrationen bei Hochgeschwindigkeitsbetrieb.
• Optionale Zubehörteile: Drehtisch für erweiterte 3D-Schnitte und Kühlsysteme für längere Einsatzzeiten.

Funktionen

• Automatisches Slicen
• Polyeder-Schnitt
• Komplexe Konturschnitte
• Kombination der Funktionen von SG 20, SGR 20 und SGI 20 in einer Einheit

Typische Anwendungen

• Technische Keramik: Bearbeitung von Aluminiumoxid (Al₂O₃), Aluminium-Nitrid (AlN) und anderen gesinterten Keramiken für RF-Module, Leistungselektronik und thermische Substrate.
• Schmuckindustrie: Fertigung filigraner Ringe, Anhänger und individueller Gravuren in Gold, Silber oder Messing.
• Kunst und Design: Erstellung detaillierter 3D-Skulpturen, Prototypen und dekorativer Teile aus Schäumen, Kunststoffen und weichen Metallen.
• Chemische / Prisma-Schnitte: Präziser Zuschnitt optischer Prismen aus Glas, Quarz oder spezialisierten Polymeren für Spektroskopie und Versuche.
• Präzisionsmechanik: Herstellung kleiner, komplexer Bauteile für Luftfahrt, Automobil oder Medizin, einschließlich dicker Metallteile bis 200 mm.

Vergleich der Schneidverfahren (Zusammenfassung)
Feature | SGRI 20 | CNC Plasma Cutter | CNC Laser Cutter | CNC Router (4-Axis)
Max Workpiece Size | 200 x 200 x 200 mm | Up to 3000 x 1250 mm | Up to 2000 x 1000 mm | Up to 3000 x 1500 mm
Max Cutting Thickness | 200 mm | 50 mm | 20 mm | 150 mm
Rotary Axis | Yes (4th axis included) | Optional | Optional | Yes (often optional)
CAD Import | DXF, DWG, STP | DXF, IGES | DXF, STL | DXF, STP
Material Versatility | Metals, plastics, foams, ceramics | Primarily metals | Metals, some plastics | Wood, plastics, soft metals
Automated Slicing | Yes | Limited | Yes | Limited
Precision | ±0.03 mm | ±0.5 mm | ±0.05 mm | ±0.2 mm
Price Range | Mid-range | High | High | Mid to high
Ideal Use Case | Jewelry, small parts, multi-polygon | Large metal sheets | Thin metal/plastic sheets | Wood, foam, large parts

Technische Daten

• Maximale Werkstücklänge (mm): 200
• Maximale Werkstückbreite (mm): 200
• Maximale Werkstückhöhe (mm): 200
• Verfahrweg Tisch Y-Achse (mm): 200
• Verfahrweg Tisch Z-Achse (mm): 220
• Maximale Diamantdrahtgeschwindigkeit (m/s): 51
• Minimaler Vorschritt Y-Achse (mm): 0.01
• Minimaler Vorschritt Z-Achse (mm): 0.01
• Wiederholpositioniergenauigkeit Y-Achse (mm): 0.01
• Wiederholpositioniergenauigkeit Z-Achse (mm): 0.01
• Gesamtleistungsaufnahme (kW): 1.5
• Stromversorgung: 220V 50Hz
• Maschinenmaße (mm): 1044 × 950 × 1810
• Maschinengewicht (kg): 720
• Drehtisch-Load-Bereich: 0 - 360 Grad
