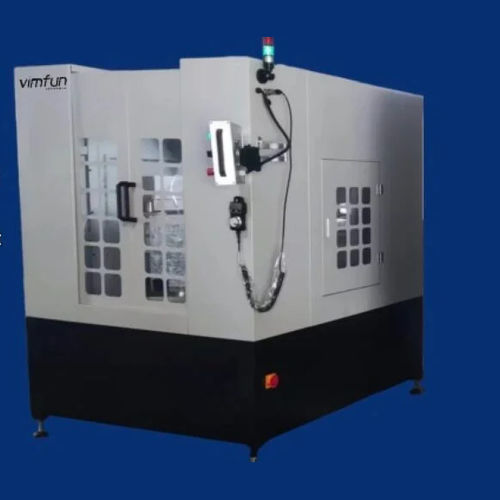

Diamantdraht-Sägemaschine SGI 20

vertikalfür Glasfür Keramik

Übersicht
Die SGI 20 ist eine kompakte, hochpräzise CNC- Diamantdrahtsäge (endless), entwickelt zum Schneiden kleiner Glas- und Keramikkomponenten mit komplexen Konturen. Sie unterstützt sowohl gerade Scheibenschnitte als auch unregelmäßige 2D-Profile und ist geeignet für optische Labore, Filterhersteller und F&E-Einrichtungen.

Hauptmerkmale

• Duale Schneidefunktionen: Scheibenschnitt und Konturformung mit DXF-Import für komplexe Profile.
• Kompakte vertikale Portalstruktur für verbesserte mechanische Stabilität; nimmt Werkstücke bis 200 × 200 × 200 mm auf.
• Hochpräzises Bewegungs-system: Y/Z-Verfahrwege 200 × 200 mm, angetrieben von Servomotoren mit Kugelgewinden und Führungen; Positioniergenauigkeit ±0,01 mm; Schneidgenauigkeit ≤ 0,03 mm.
• DXF-kompatible CNC-Software mit integriertem CAM für Bögen, Diagonalen und Kombinationen aus geraden Kanten.
• Endloser elektroplattierter Diamantdraht Ø 0,35–0,8 mm, angetrieben von Hochgeschwindigkeits-Servomotor; Loop-Länge 1797 mm.
• Automatische Ölschmierung und Wasserkühlung mit eingebautem Tank und Zirkulation.
• Sicherheitsfunktionen: Drahtbrucherkennung, Not-Aus, elektrische Schutzmaßnahmen und Näherungssensoren.

Anwendungen

• Optisches Filterglas (Schmalbandfilter, IR-Filter) und Laseroptik-Rohlinge.
• Technische Keramiken (Al2O3, AlN und gesinterte Keramiken für RF-Module, Leistungselektronik, Wärme-Substrate).
• Quarzplatten, Mikrolinsen, kleine Quarzfenster, Linsenrohlinge und Substrate für optische Wellenleiter.
• Maßgeschneiderte Sensorfenster und Substrate für MEMS, LiDAR und Spektroskopie.

Schnittdemonstrationen / Vergleich
Die Maschine zeigt in Demonstrationen gleichmäßigen Betrieb und saubere Kantenqualität; geeignet für das Schneiden von Filterglas und komplexen Keramikprofilen. Im Vergleich zu anderen Technologien bieten CNC-Diamantdrahtsägen wie die SGI 20 die Unterstützung komplexer Formen via DXF-Import, hohe Präzision (≤ 0,03 mm), minimale thermische Einflüsse und ausgezeichnete Oberflächenqualität.

Parameter

• 1 | Maximale Werkstücklänge (mm) | 200
• 2 | Maximale Werkstückbreite (mm) | 200
• 3 | Maximale Werkstückhöhe (mm) | 200
• 4 | Tischverstellung Y-Achse (mm) | 200
• 5 | Tischverstellung Z-Achse (mm) | 220
• 6 | Maximale Drahtgeschwindigkeit (m/s) | 33
• 7 | Minimale Vorschubstufe Y (mm) | 0,01
• 8 | Minimale Vorschubstufe Z (mm) | 0,01
• 9 | Wiederholgenauigkeit Y-Achse (mm) | 0,01
• 10 | Wiederholgenauigkeit Z-Achse (mm) | 0,01
• 11 | Gesamtleistungsaufnahme (kW) | 1,5
• 12 | Stromversorgung | 220V 50Hz
• 13 | Maschinenabmessungen (mm) | 1044 × 950 × 1810
• 14 | Maschinengewicht (kg) | 600

Zusätzliche technische Details

• Schneidgenauigkeit: ≤ 0,03 mm; Positioniergenauigkeit ±0,01 mm.
• Diamantdrahtdurchmesser: 0,35–0,8 mm; Loop-Länge: 1797 mm.
• PLC- und Servosteuerung mit Touchscreen; DXF-Import für 2D-CAD-basierte Werkzeugwege.
• Automatisches Konstantspannsystem zur Vermeidung von Drahtbrüchen und zur Verlängerung der Drahtlebensdauer.
• Mikron-genauer Vorschub zur Erzielung ultradünner Schnitte bis 0,1 mm.
• Vollständig geschlossene Schutzabdeckung optional verfügbar zur Reduzierung von Kontaminationen.

Eigenschaften / Technische Daten

• Modell: SGI 20
• Maximale Werkstückmaße: 200 × 200 × 200 mm
• Tischverstellung: Y 200 mm, Z 220 mm
• Drahtgeschwindigkeit: bis zu 33 m/s
• Drahtdurchmesser: Ø 0,35–0,8 mm
• Loop-Länge: 1797 mm
• Positionier- & Wiederholgenauigkeit: 0,01 mm (Y/Z)
• Schneidgenauigkeit: ≤ 0,03 mm
• Minimales Vorschubinkrement: 0,01 mm (Y/Z)
• Gesamtleistungsaufnahme: 1,5 kW; Stromversorgung: 220V 50Hz
• Maschinenmaße: 1044 × 950 × 1810 mm; Gewicht: 600 kg
• Funktionen: DXF-kompatible CNC-Software, automatische Schmierung, Wasserkühlung, Drahtbrucherkennung, Not-Aus, automatisches Konstantspannsystem
