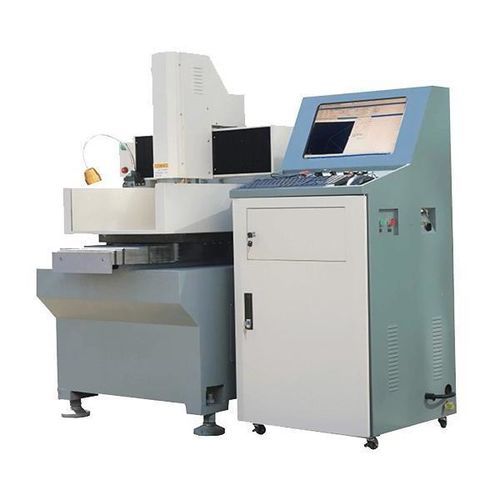

Spindel-Graviermaschine

KunststoffMetallHolz

Übersicht Industrielle CNC-Graviermaschine mit Arbeitsweg 400x400x110 mm und Tischmaß 480x480 mm. Positioniergenauigkeit 0,01 mm, Wiederholgenauigkeit 0,008 mm. Spindel 2,2 kW mit stufenloser Drehzahl 0–24000 U/min; Spindel-Abstand zur Tischfläche einstellbar 80–190 mm. Vorschubgeschwindigkeit (Rapid) 10 m/min; max. Schneidvorschub 8 m/min. Netzspannung: Einphasen 220 V/50 Hz. Antriebssystem: Servo. Maschinengewicht ca. 900 kg. Optionale Ausstattungen: 3,5 Achsen (Drehachse) oder doppelte Z-Achse.

Schnittanwendungen

• Schmuckindustrie — Präzisionsgravur und Modellherstellung für komplexe Designs.
• Entgraten — Entfernen von Graten und Feinbearbeitung von Metall und anderen Materialien.
• Werbung und Beschilderung — Gravur und Zuschnitt auf Holz, Kunststoff und Metall für Schilder, Plaketten und Logos.
• Werkzeug- und Formenbau — Herstellung präziser Metall- und Kunststoffformen.
• Handwerk und Dekorartikel — Souvenirs, geschnitzte Tafeln und detailreiche Handwerkskomponenten.

Gerätevorteile

• CNC-System: Verwendung der Weihong-Karte für stabile Steuerung und G-Code-Kompatibilität.
• Gravur auf gehärteten/vergüteten Materialien sowie auf weichen Werkstoffen möglich.
• Unterstützt mikro-dimensionierte Schneidwerkzeuge für hohe Präzision.
• Offene G-Code-Schnittstelle: kompatibel mit gängigen nationalen und internationalen CAM/CAD-Programmen.

Häufig gestellte Fragen

• Welche Materialien lassen sich bearbeiten? — Holz, Kunststoffe, verschiedene Metalle und gehärtete/vergütete Materialien.
• Kompatibel mit Standard-Programmiersoftware? — Ja; akzeptiert standardisierte G-Code-Befehle.
• Wie einfach sind Betrieb und Wartung? — Benutzerfreundlich ausgelegt; Handbuch inklusive; regelmäßige Reinigung und Inspektionen empfohlen.
• Gewährleistung? — In der Regel 1 Jahr kostenlose Garantie; kostenpflichtige Verlängerungen möglich.
• Haltbarkeit? — Industrielle Komponenten gewährleisten lange Einsatzdauer bei sachgemäßer Wartung.
• Entspricht es internationalen Normen? — Ja; elektrische und Sicherheitskonfigurationen können kundenspezifisch angepasst werden.

Technische Daten

• Positioniergenauigkeit X/Y/Z: 0,01 mm
• Wiederholgenauigkeit X/Y/Z: 0,008 mm
• Planheit des Arbeitstisches: 50,02 mm
• Rechtwinkligkeit X–Y: 0,015 / 400 mm
• Arbeitsweg (X x Y x Z): 400 x 400 x 110 mm
• Tischmaße: 480 x 480 mm
• Abstand Spindelnase–Tisch: 80–190 mm
• Schnellfahrgeschwindigkeit: 10 m/min
• Max. Schnittvorschub: 8 m/min
• Spindelmotorausgang: 2,2 kW
• Spindeldrehzahl (stufenlos): 0–24000 U/min
• Netzspannung: Einphasen 220 V / 50 Hz
• Antriebssystem: Servo
• Maschinengewicht: ~900 kg
• Schaltschrankmaße: 600 x 590 x 1360 mm
• Außenmaße (B x T x H): 910 x 1010 x 1560 mm
• Optional: 3,5 Achsen (Drehachse), doppelte Z-Achse
