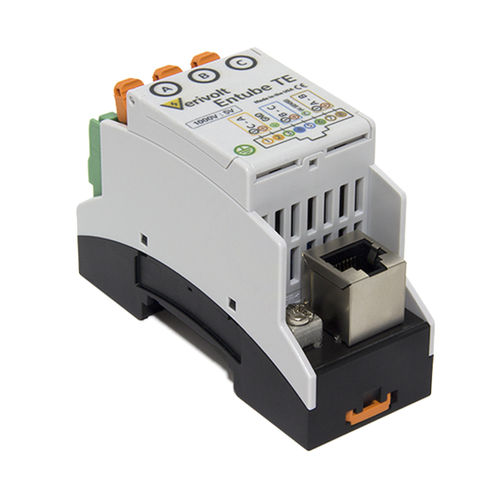

Spannungsteiler Entube TE series

dreiphasig

Merkmale Bis zu ±1500V Eingangsbereich an jeder Klemme (Leitung zu Leitung und Leitung zu Erde) ±0,2V bis ±10V Ausgangsbereich (Differenz plus Gleichtakt) DC bis 50kHz Frequenzspektrum des Betriebs Keine Stromversorgung erforderlich 4000V widersteht Stoßspannung für 5 Sekunden Konzipiert für die Kopplung mit differentiellen Eingangsmessgeräten Details Die Entube-TE-Serie ist für hochwertige Dreiphasenmessungen in sehr kompakter Bauweise ohne Netzteile konzipiert. Diese Serie deckt die Bereiche von ±50V bis ±1500V ab, mit bis zu 85kHz Bandbreite und 0,2% Genauigkeit. Der Entube-TE-Sensor arbeitet als Differentialteiler-Netzwerk mit einem Anti-Aliasing-Filter am Ausgang. Es erzeugt eine ±5V oder ±10V verkleinerte Version der Leitung zu Leitung und Leitung zu Erde Spannung an seinen Eingangsklemmen. Abhängig von der Softwarekonfiguration gibt der Sensor Phasen-zu-Phasen-Spannungen für die Delta-Konfiguration oder Phasen-zu-Masse für die Wye-Konfiguration aus. Dieses Signal kann dann von den meisten computergestützten Messplattformen verarbeitet werden. Ein Entube-TE ersetzt 3 Sensoren und benötigt nur ein Kabel für alle drei Signale. Dies ermöglicht sehr hohe Kanaldichten bei gleichzeitig hoher Leistung und niedrigen Kosten.
