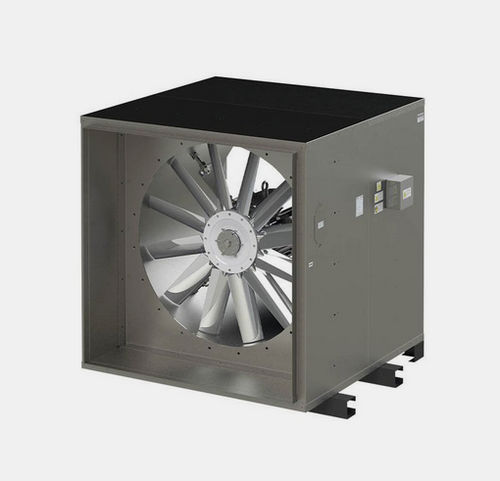

Axialventilator VAX-S-H

RauchabzugAblaufLuftumwälz

Übersicht
Die VENCO VAX-S-H Axial-Rauchabzugsventilatoren mit doppelschaligem Gehäuse sind F300-feuerbeständige Einheiten für Tiefgaragen- und U-Bahn-Belüftung. Das Sortiment bietet verschiedene Schaufel-Naben-Kombinationen und verstellbare Schaufelwinkel zur Anpassung an die Anlagenanforderungen. Eine Außendiensttür ermöglicht einfachen Wartungszugang, das Gehäuse ist mit 50 mm Steinwolle für Schall- und Wärmedämmung ausgekleidet.

Merkmale

• F300-zertifizierter Axial-Rauchabzugsventilator (harmonisiert nach EN12101-3)
• Verfügbare Durchmesser: Ø 400 mm bis Ø 1.400 mm
• Gehäuse aus feuerverzinkter Blechkonstruktion, doppelschalig mit 50 mm Steinwolle
• Guss-Aluminium-Räder mit verstellbarem Schaufelwinkel
• Aerodynamisch profilierte Schaufeln für hohen Wirkungsgrad und geringe Geräuschentwicklung
• Räder-/Naben aus Druckguss-Aluminiumlegierung
• Leistungsanpassung durch verschiedene Schaufel-Naben-Kombinationen und verstellbare Schaufelwinkel
• Anschlußkasten IP67 außerhalb des Außenblechs
• Elektromotoren mit IP55-Schutz und Isolierklasse H
• Elektrische Versorgung: 400 V, 3-phasig, 50 Hz
• Brandbeständigkeit: Dauerbetrieb bei 300°C für 2 Stunden

Zubehör

• NRDO runde Rückstauklappe für Axialventilatoren
• ACD Inspektionsklappe
• Frequenzumrichter

Technische Daten

• Zertifizierung: F300 (harmonisiert nach EN12101-3)
• Durchmesser: Ø 400 mm bis Ø 1.400 mm
• Gehäuse: feuerverzinktes Blech; doppelschalig mit 50 mm Steinwolle (Schall- und Wärmedämmung)
• Rad/Propeller: Gussaluminium, verstellbarer Schaufelwinkel; aerodynamisches Profil für hohen Wirkungsgrad und geringe Geräuschentwicklung
• Naben: Druckguss-Aluminiumlegierung
• Kapazitätsregelung: wählbare Schaufel-Naben-Kombinationen und verstellbare Schaufelwinkel
• Anschlußkasten: IP67 (außen am Gehäuse montiert)
• Motor: IP55, Isolation Klasse H
• Stromversorgung: 400 V, 3-phasig, 50 Hz
• Brandbeständigkeit: Dauerbetrieb bei 300°C für 2 Stunden
