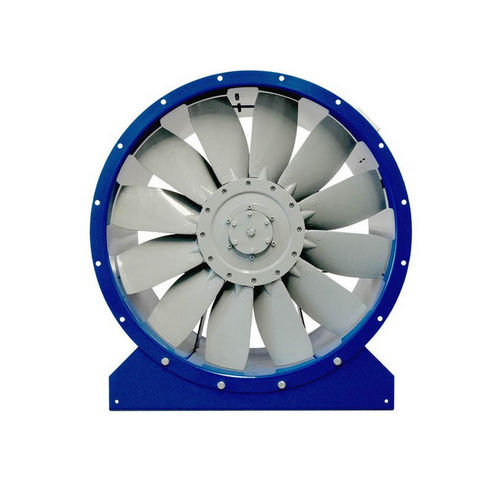

Axialventilator VAN-S

HochtemperaturIP55Rauchabzug

Übersicht
Die axialen Rauchabzugsventilatoren VAN-S sind feuerbeständige Axialventilatoren für die Lüftung von Parkhäusern und U-Bahnen. Die passende Ausführung wird aus einem breiten Größenspektrum durch Auswahl verschiedener Flügel-Naben-Kombinationen und einstellbarer Flügelwinkel ermittelt.

Eigenschaften

• Zertifizierung F400 (harmonisiert mit EN12101-3)
• Vollständiger Größenbereich von Ø 315 mm bis Ø 1250 mm
• Gehäuse aus feuerverzinktem Blech
• Gussaluminium-Radläufer mit einstellbarem Schaufelwinkel
• Aerodynamisch profilierte Schaufeln für hohe Effizienz und geringe Geräuschentwicklung
• Ventilatoren-Naben aus Druckguss-Aluminiumlegierung
• Kapazitätsoptimierung durch verschiedene Flügel-Naben-Kombinationen und einstellbare Schaufelwinkel
• IP67-Anschlusskasten außerhalb des Gehäuses montiert
• Elektromotoren mit Schutzart IP55 und Isolationsklasse H
• Netzanschluss: 400 V, 3-phasig, 50 Hz
• Brandschutz: ausgelegt für Betrieb bei 400°C für 2 Stunden

Zubehör

• SLE Silencer
• EBY Nichtbrennbare Flexible Verbindung
• NRDO Kreisförmiges Rückschlagventil für Axialventilatoren
• MFT Montagehalter
• MFL Gegenflansch
• MPT Montageplatte
• MSC Drahtschutzgitter
• ACD Inspektionsklappe
• XS Schwingungsdämpferaufhängungen
• Frequenzumrichter

Technische Daten

• Zertifizierung: F400 (harmonisiert mit EN12101-3)
• Durchmesserbereich: Ø 315 mm – Ø 1250 mm
• Gehäusematerial: feuerverzinktes Blech
• Radläufer: Gussaluminium, einstellbarer Schaufelwinkel; aerodynamisches Profil für hohe Effizienz und geringe Geräuschentwicklung
• Naben: Druckguss-Aluminiumlegierung
• Kapazitätsanpassung: mehrere Flügel-Naben-Kombinationen und einstellbare Schaufelwinkel
• Anschlusskasten-Schutzart: IP67, außerhalb des Gehäuses angebracht
• Motorschutz/Isolierung: IP55, Isolationsklasse H
• Netzanschluss: 400 V, 3-phasig, 50 Hz
• Brandschutz / Betriebstemperatur: ausgelegt für Betrieb bei 400°C für 2 Stunden
