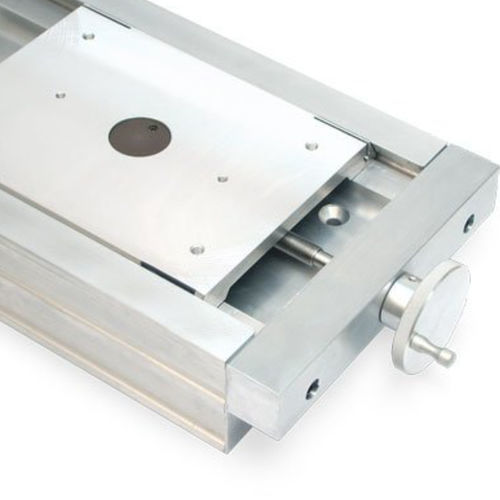

Linear-Gleitschiene / Kugel UniSlide® B90

für schwere LastenAluminium

Die UniSlide-Bühne der Serie B90 hat eine Korpusbreite von 9 Zoll, eine Schlittenlänge von 9 Zoll und trägt eine horizontale Last von 400 Pfund. Die B90 kann bis zu 39″ mit dem 9″ Gleiter/Schlitten fahren. Der B90 ist ideal, wenn ein hochbelastbares Arbeitstier benötigt wird. Die UniSlides der Serie B90 bestehen aus einer stranggepressten Schwalbenschwanzbasis aus Aluminiumlegierung mit 60 Grad gegenüberliegenden V-förmigen Bahnen. Ein Schlitten aus Aluminiumlegierung, der in den Schwalbenschwanzführungen der Basis läuft. Die Gewindespindeln werden durch Drucklager aus Stahl und Sprengringhalterungen gehalten und gestützt. Die Antriebsmutter der Leitspindel ist eine spannungseinstellbare Mutter aus Delrin, die für geringe Reibung und minimales Spiel sorgt. Die UniSlide-Serie B90 ist in 3 Modellen/Stilen erhältlich. Es sind sieben Spindelsteigungen verfügbar. Die UniSlide-Serie und die unten aufgeführten Modelle bilden zusammen ein komplettes UniSlide-Baugruppenmodell. Zusätzliche Optionen und Zubehör können hinzugefügt werden (siehe Optionen/Zubehör). Zu den standardmäßigen Stil-/Modelloptionen für UniSlide-Baugruppen der Serie B90 gehören: Frei gleitendes Modell - Die einfachste UniSlide-Baugruppe, bei der der Schieber von Hand bewegt wird. Dieses Modell verfügt über ein lineares Schwalbenschwanzlager für eine reibungslose Bewegung. Modelle mit Spindelantrieb - Die Bewegung des Schlittens wird durch eine Leitspindel gesteuert. Es sind englische und metrische Gewindespindeln mit einem Durchmesser von 1/2″ und 14 mm erhältlich. Beide haben unterschiedliche Vorschubwerte. Modelle mit Skalenknopf - Die Position der Nutzlast wird durch die Kombination der Messwerte der linearen Skala und des gravierten Knopfes oder der Trommelskala gemessen. Misst die Position von 0,001″ oder 0,01 mm.
