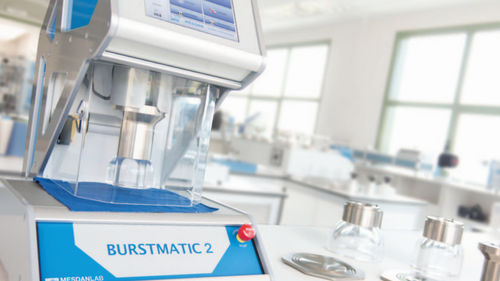

Prüfmaschine für Berstdruckprüfung BURSTMATIC 2 | 338F

DauerDruckBruch

Produktbeschreibung
Pneumatisches Berstprüfgerät zur Bestimmung der Berstfestigkeit und der dynamischen Ermüdung von Geweben und Maschenwaren sowie von technischen Textilien, Vliesstoffen, Leder (künstlich und natur) und anderen nicht-textilen Anwendungen wie Papier, Kunststoff, Verpackung und medizinischen Anwendungen.

Hauptmerkmale

• Neue Version mit großem kapazitivem Farb-Touchscreen zur besseren Darstellung von Prüfparametern, statistischen Ergebnissen und Diagrammen, die das dynamische Verhalten der Probe während Berst- oder Zyklustests zeigen.
• Das Gerät misst den zum Bersten notwendigen Druck, die Dehnung der Probe vor dem Bersten und das Verhalten bei Freigabe‑und‑Dehnungszyklen. Prüfungen können nach im Softwaremenü vorhandenen Normen oder nach kundenspezifischen Parametern durchgeführt werden.
• Burstmatic 2 kann Hysteresezyklen (Ermüdungsprüfungen) durchführen, um das Verhalten der Probe unter zyklischer Dehnung und Relaxation zu untersuchen.
• Alle Einstellungen sind vollständig programmierbar.
• Kein PC erforderlich.
• Prüfparameter, statistische Ergebnisse und Diagramme werden in der internen Burstmatic 2 Datenbank gespeichert und sind leicht downloadbar.
• Die Probendehnungshöhe wird mittels Lasertechnologie gemessen, für hohe Reproduzierbarkeit.

Referenznormen

• UNI EN ISO 13938-2
• ASTM D3786
• M&S P27
• Woolmark TM29
• NEXT 22
• ADIDAS 4.09
• GB/T 7742
• FZ/T 01030
• FZ/T 60019
• JIS L1018

Offizielle Genehmigung
Offiziell genehmigt von Marks & Spencer.

Verfügbare Prüfkuppeln
Area | Diameter | Code | Reference standards
7.3 cm² | 30.5 mm | 338E.144 | UNI EN ISO 13938-2, ASTM D3786, M&S P27, WOOLMARK TM29, NEXT 22
7.8 cm² | 31.5 mm | 338E.134 | ASTM D3786, WOOLMARK TM29
10 cm² | 35.7 mm | 338E.38 | UNI EN ISO 13938-2
50 cm² | 79.8 mm | 338E.102 | UNI EN ISO 13938-2, M&S P27, ADIDAS 4.09
100 cm² | 112.8 mm | 338E.48 | UNI EN ISO 13938-2

Messbereich
Dehnung
Min | 0,1 mm | 0,004 inches | 0,01 cm
Max | 70,0 mm | 2.756 inches | 7,00 cm
Auflösung | 0,1 mm | 0,004 inches | 0,01 cm

Druck
Max. Druck | 10 bar | 1000 kPa | 145 psi
Auflösung | 0,001 bar | 0,1 kPa | 0,02 psi

Technische Spezifikationen

• Modell: Burstmatic 2
• Produktcode auf der Seite: 338F (Darstellung weist auch auf 338E-Varianten für Kuppeln/Codes hin)
• Typ: Pneumatisches Berstprüfgerät für Stoffe, technische Textilien, Vliesstoffe, Leder und andere nicht-textile Anwendungen
• Gemessene Parameter: Berstdruck, Probenverlängerung vor dem Bersten, Verhalten bei Freigabe‑und‑Dehnungszyklen, Hysterese/Ermüdungszyklen
• Benutzeroberfläche: großer kapazitiver Farb-Touchscreen; PC nicht erforderlich
• Datenverwaltung: interne Burstmatic 2 Datenbank; Prüfparameter, Statistiken und Diagramme downloadbar
• Distensionsbereich: 0,1 mm bis 70,0 mm; Auflösung 0,1 mm
• Druckbereich: bis zu 10 bar (1000 kPa / 145 psi); Auflösung 0,001 bar
• Messung der Probendehnung: Lasertechnologie
• Alle Einstellungen frei programmierbar; spezifische Normen im Softwaremenü und Option für kundenspezifische Prüfparameter
• Verfügbare Kuppelbereiche und Durchmesser: siehe Abschnitt Verfügbare Prüfkuppeln oben
• Normkonformität: UNI EN ISO 13938-2, ASTM D3786, M&S P27, Woolmark TM29, NEXT 22, ADIDAS 4.09, GB/T 7742, FZ/T 01030, FZ/T 60019, JIS L1018
