Optische Videomessmikroskop 250D

InspektionLaborfür Qualitätskontrolle

Produktübersicht
Computergestützter Videoanalysator zur mikroskopischen Inspektion und quantitativen Analyse von Fasern, Garnen, Geweben, Maschenwaren, Vliesstoffen und zugehörigen mechanischen Teilen. Entwickelt für Labor-Qualitätskontrolle, Wareneingangsprüfung und F&E in der Textil- und Materialprüfung.

Ausstattung geeignet für:

• schnelle Analyse der Feinheit einzelner Fasern;
• Identifizierung von Faserarten in Mischungen und Bestimmung der Zusammensetzungsprozentsätze;
• Überprüfung gekaufter Materialien, Analyse der Garnstruktur und Erkennung von Defekten;
• Messung des Garntiters (dtex/den) und Zählung von Rundfilamenten;
• Bewertung der Verteilung elastischer Filamente (Lycra) in Garnen und der Kompaktheit von Vliesstoffen;
• Messung von Querschnittsflächen und Umfang;
• Inspektion mechanischer Teile wie Nadelspitzen und Düsen; Umrechnung von Ketten-/Schussdichten in cm oder Zoll;
• Verarbeitung, Speicherung und Ausdruck von Messwerten sowie Ausgabe von min/mittel/max, CV% und Verteilungsdiagrammen.

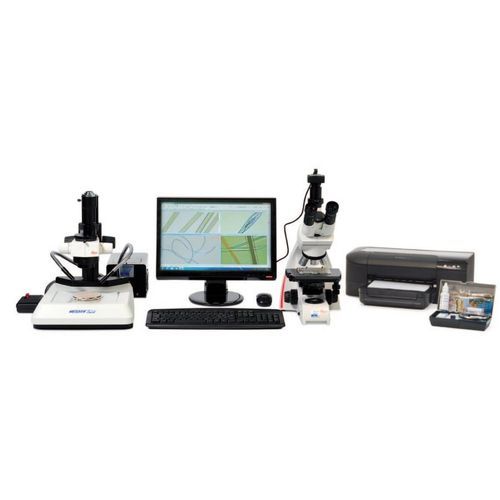

Das System besteht aus

• LEICA Biologisches Mikroskop: Bildschirmvergrößerung von 195X bis 2830X mit mikrometrischer Probenbewegung und polarisiertem Licht für Faser- und Garnanalysen.
• LEICA Stereomikroskop: Bildschirmvergrößerung von 16X bis 189X mit beleuchteter Basis für die Inspektion von Geweben, Garnen und mechanischen Teilen.
• LED-Ringbeleuchter für gleichmäßige Ausleuchtung.
• PC komplett mit LCD-Monitor und fotografischer Qualitätsdrucker.
• Professionelle digitale Farbkamera, 1/2.3" Sensor, 25,0 Mpixel, USB 3.0 zur Bilderfassung.
• Software zur Bildaufnahme, Messwertermittlung, Annotationen in Live- und gespeicherten Bildern sowie zur statistischen Auswertung.
• Faser-Mikroskop-Kit (Code 250.325) für Probenvorbereitung und mikroskopische Analyse.

Referenzstandards
ISO 137, UNI EN 12751, UNI 5423, UNI ISO 1130, ASTM D629, ASTM D2130, ASTM D276, AATCC 20, IWTO 8, TWC TM24, NIKE (Abschnitt H, Anforderungen an Fasergehaltsprüfungen).

Technische Daten

• Vergrößerungsbereich biologisches Mikroskop am Bildschirm: 195X bis 2830X.
• Vergrößerung Stereomikroskop am Bildschirm: 16X bis 189X; beleuchtete Basis für Gewebe und mechanische Teile.
• Digitalkamera: 1/2.3" Sensor, 25,0 Mpixel, USB 3.0 Schnittstelle.
• Messfunktionen: Feinheit einzelner Fasern; Faseridentifikation in Mischungen; Analyse der Zusammensetzungsprozente; Garnzählung (dtex/den); Messung von Flächen und Umfang von Querschnitten; Kompaktheitsanalyse von Vliesstoffen; Fehlererkennung.
• Mechanische Inspektion: Nadelspitzen, Düsen, Travellers etc.
• Gewebeanalysen: Ketten- und Schussdichte, umrechenbar in cm oder Zoll.
• Software: Live-Messung, Annotation, Speicherung, min/mittel/max Werte, CV% und Verteilungsdiagramme, statistische Berichte.
• Beleuchtung: LED-Ringlichteinheit enthalten.
• Geliefert mit PC, LCD-Monitor und fotografischem Qualitätsdrucker; optionales Faser-Mikroskop-Kit (Code 250.325).
