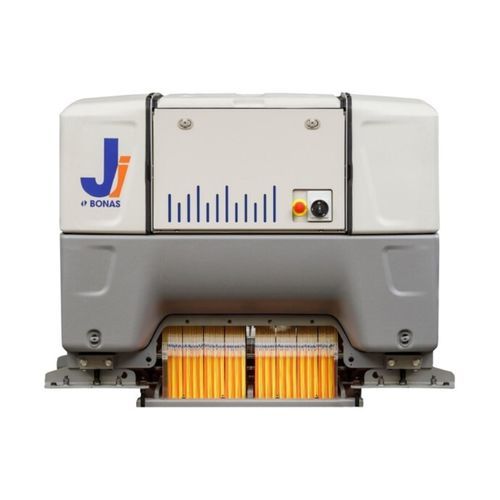

Elektronische Jacquardmaschine Ji

für Webmaschinefür Webmaschine

Übersicht
Der Jacquard Ji basiert auf dem Mikro-Selektor-Konzept und integriert einen kompakten, ausbalancierten Doppel-Nockenantrieb. Verfügbar mit 1920 bis 17280 Haken in einer Einheit, ist der Ji für niedrigen Energieverbrauch, geringen Wartungsaufwand und lange Lebensdauer ausgelegt und bietet hohe Flexibilität für ein breites Spektrum an Geweben.

Hauptvorteile

• Optimale Flexibilität
• Gestaltungsfreiheit
• Zukunftssichere Architektur

Design- und Performance-Highlights

• Modulare, kompakte Bauweise
• Große Gestaltungsfreiheit für Muster
• Idealer Schäftewinkel für verbesserte Schußbildung
• Niedriger Energieverbrauch
• Direkte Montage auf einer Überstruktur möglich

Einzigartige Vorteile

• Upgradefähige, zukunftsorientierte Weiterentwicklung
• Niedriger Energieverbrauch
• Geringer Wartungsaufwand
• Langlebige Komponenten
• Hohe Betriebsleistung
• Hohe Flexibilität für verschiedene Gewebearten
• Geeignet für hohe Belastungen

Selektionsmechanismus
Der Ji verwendet einen zu 100 % elektronischen Mikro-Selektor, abgeleitet von bewährten Konstruktionen. Er bietet vollständige Kontrolle und Diagnostik, ist temperaturunabhängig, wartungsfrei und gut geeignet für staubige Produktionsumgebungen. Der kompakte Selektor trägt dazu bei, einen der leichtesten und schnellsten Jacquardköpfe seiner Klasse zu realisieren und dabei Stabilität und Festigkeit zu bewahren.

Antriebsmechanismus — getrieben durch Erfahrung
Der Ji verfügt über einen vollständig ausbalancierten Doppel-Nockenantrieb, entwickelt für Produktionsbedingungen mit hoher Belastung und maximaler Flexibilität. Zentrale Merkmale:

• Vollständig ausbalancierte Doppel-Nocken-Konfiguration
• Weniger und leichtere bewegliche Teile zur Reduzierung von Reibung und Vibration
• Niedriger Schwerpunkt zur Minimierung von Jacquard- und Portalvibrationen
• Selbstschmierende Bauteile zur Reduzierung des Wartungsaufwands

Dwell
Die integrierte Dwell-Einstellung ermöglicht es, die Verweilzeit an Webbreite und Anwendung anzupassen. Die Optimierung des Schusswinkels und der Einlegezeit reduziert Garnlängung, verbessert die Webeffizienz und erlaubt größere Dwells ohne Geschwindigkeitsverlust aufgrund der reduzierten Trägheit des Mechanismus.

Schäfte
BONAS bietet Schäfte für die Jacquardweberei an und greift dabei auf Erfahrung aus der Produktion von Samt- und Teppichschäften zurück. Der BONAS iS-Schaft ist für Belastungstests ausgelegt und zum Weben von Materialien von Seide bis zu technischen Textilien mit konstanter Leistung und Effizienz konzipiert.

Controller (Ce controller)
Der BONAS Ce Controller ist ein Linux-basierter Jacquard-Controller, der eine praktische und effiziente Benutzeroberfläche über einen 10,4" Farb-Touchscreen mit Icon-Navigation bietet. Musterübertragung ist per USB oder Netzwerk mit bidirektionaler Kommunikation möglich. Der Controller ist Industry-4.0-konform.

Technische Spezifikationen

• Verfügbare Haken: 1920 bis 17280 Haken in einem Jacquard
• Selektion: 100% elektronischer Mikro-Selektor mit voller Kontrolle und Diagnostik
• Antrieb: kompakter, vollständig ausbalancierter Doppel-Nockenantrieb; niedrige Reibung; geringe Vibration; niedriger Schwerpunkt; selbstschmierende Teile
• Dwell: integrierte, einstellbare Dwell-Einrichtung; Optimierung des Schusswinkels; optimale Einlegezeit; reduzierte Garnlängung
• Energie: niedriger Energieverbrauch
• Wartung: wartungsarmes Design
• Schaft: BONAS iS-Schaft geeignet für Materialien von Seide bis zu technischen Textilien; geeignet für hohe Lasten
• Controller: Linux-basierter Cee Controller; 10,4" Farb-Touchscreen; Musterübertragung via USB oder Netzwerk; bidirektionale Kommunikation; Industry-4.0-konform
