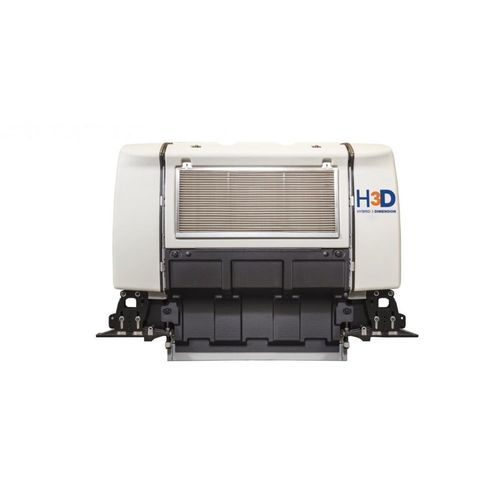

Jacquardmaschine für Webmaschine H3D

elektronischfür Webmaschine

Übersicht
Die BONAS H3D Range ist ein hybrides Jacquard‑Hebesystem, das für die Fertigung von 3‑dimensionalen, mehrlagigen und technischen Textilien entwickelt wurde. Es verbindet flexible mechanische Fadenführung mit unabhängiger elektronischer Steuerung und Antrieb, um komplexe Bindungen und hohe Garnbelastungen zu ermöglichen.

Vorteile

• Flexibles Riemenscheiben‑/Rollen‑System unter dem Jacquard für einfachen Zugang, ausgeführt nach den Anforderungen technischer Weber.
• Höhenverstellbare Rad‑Halterungen an horizontalen Profilen für präzise Anpassung der Riemenscheibenposition.
• Zusätzliche Kettentrennung an Kreuzungen und erweiterter Höhenverstellbereich der Garnlagen, auch nach dem Nivellieren.
• Zuverlässige Auswahl auch ohne Harntenspannung.
• BONAS kann komplette Hebesysteme zur Integration in bestehende Webmaschinen liefern.

H3D Merkmale

• Hakenkapazität bis Si16-24-16128.
• Hakenbelastung bis 2 kg.
• Hebestellungen: volle 2‑ und 3‑Positionen bis 330 mm; volle 4‑Positionen bis 430 mm.
• Unabhängiger Controller für flexible Integration und Sequenzierung.
• Unabhängiger Servomotorantrieb für präzise Bewegungssteuerung.
• Ausgelegt für alle 3‑dimensionalen, mehrlagigen und technischen Anwendungen im Webbereich.

Wichtigste USPs

• 3‑dimensionale Webfähigkeit
• Ausgelegt für technische Textilien
• Hybride BONAS‑Jacquard‑Architektur

Technische Daten / Spezifikationen

• Serie / Produktname: H3D Range (hybride BONAS Jacquard‑Generation)
• Hakenkapazität: bis Si16-24-16128
• Hakenbelastung: bis 2 kg
• Hebestellungen: volle 2‑ und 3‑Positionen bis 330 mm; volle 4‑Positionen bis 430 mm
• Antrieb & Steuerung: unabhängiger Controller und unabhängiger Servomotorantrieb
• Mechanik: flexibles Riemenscheiben‑System unter dem Jacquard mit höhenverstellbaren Rad‑Halterungen an horizontalen Profilen
• Fadführung: zusätzliche Kettentrennung an Kreuzungen und mögliche Erhöhung der Höhenverstellung der Garnlagen (auch nach dem Nivellieren)
• Anwendungen: vorgesehen für 3‑dimensionale, mehrlagige und technische Webanwendungen
