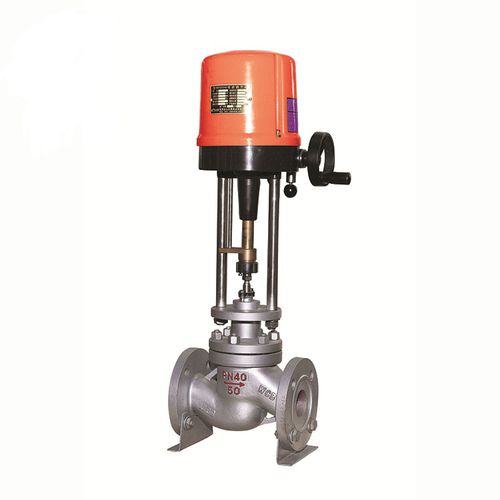

Kugelsitzventil mit HandradelektrischSteuerung
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Kugelsitz
- Betätigung
- mit Handrad, elektrisch
- Funktion
- Steuerung
- Korpus
- Flansch, Gusseisen, PTFE, Gusseisen, Eisen, PP, PE
- Anwendung
- Spann
- Weitere Eigenschaften
- ANSI, Standard, DIN, betriebenes
- DN
Min: 15 mm
(0,591 in)Max: 200 mm
(7,874 in)- Druck
16 bar, 25 bar, 40 bar, 64 bar
(232,1 psi, 362,6 psi, 580,2 psi, 928,2 psi)- Temperatur
Min: -196 °C
(-321 °F)Max: 450 °C
(842 °F)
Beschreibung
Elektrisch betätigtes Geradsitzregelventil
Gehäuse: Stahlguss, Gusseisen, Sphäroguss, SS304, SS316, SS316L
Haube: Stahlguss, Gusseisen, Sphäroguss, SS304, SS316, SS316L
Auskleidungsmaterial: PO, PE, PP F46, F4, PFA
Werkstoff Faltenbalg: PTFE, PFA
Spindel Werkstoff: 17-4PH ASTM A276 304
Eingangssignal: 4-20mADC, 1-5VDC
Stromversorgung: AC220V 50HZ
Flansch-Norm: Gemäß HG20592-97, ANSI, JIS, DIN und anderen Normen
Nenndurchflusskoeffizient Kv - Gleicher Anteil - 3 - 6 - 10 - 16 - 25 - 40 - 63 - 100 - 160 - 250 - 400 - 630
Auskleidung - 4 - 7 - 11 - 18 - 28 - 44 - 69 - 110 - 176 - 275 - 440 - 690
Nennhub L(mm) - 16 - 25 - 40 - 60
Wirksame Fläche der Membrane - 280 - 400 - 600 - 1000
Inhärente Durchflusseigenschaften - Gleicher Prozentsatz, Liner
Inhärente Bereichseigenschaften - 50:01:00
Der Bereich der Luftquellensignale - 20 bis 100, 40 bis 200, 80 bis 240
Elektrischer Antrieb - Abhängig von der Schubkraft und dem Hub, die das Ventil benötigt
Stromspannung - 220V.AC 50Hz 380V.AC 50Hz (dreiphasig)
Leckageklasse - Weichdichtung - Klasse VI, Null Leckage
Metallische Dichtung - Klasse IV, Klasse V
---
