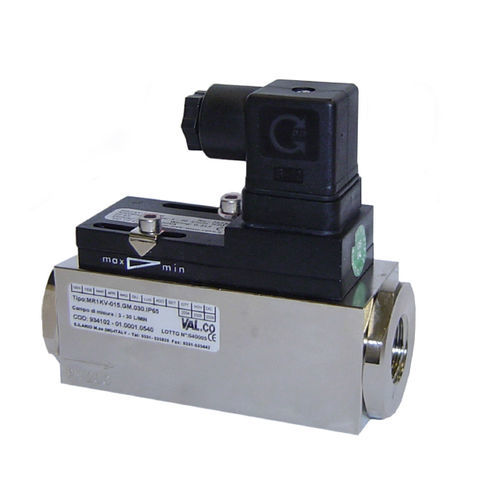

Kolben-Durchflusswächter MR1KV series

mechanischfür Flüssigkeitenfür Gas

Mechanischer Strömungsschalter, für flüssige oder gasförmige Medien, mit federunterstütztem Kolben und magnetischer Auslösung eines Reedschalters. Robuste Konstruktion aus Messing oder Edelstahl. Bereiche Die Angaben in der Tabelle beziehen sich bei den Schaltbereichen auf horizontal einwärts gerichteten Durchfluss und abnehmende Durchflussmenge, bei den Anzeigebereichen auf horizontal einwärts gerichtete Durchflussmenge und steigende Durchflussmenge ●Gerade Beruhigungsstrecke von 5 x DN in Ein- und Auslauf einbeziehen ●Bei verschmutzten Medien einen Filter einbauen (Magnetfilter für ferritische Bauteile verwenden). ●Es muss sichergestellt werden, dass die angegebenen Werte für Spannung, Strom und Leistung nicht überschritten werden. ● Beim Einschalten muss eine Last in Reihe geschaltet werden. ●Die elektrischen Angaben gelten für ohmsche Lasten. Kapazitive, induktive und Lampenlasten müssen mit einer Schutzeinrichtung betrieben werden Einstellung Ist eine Einstellung des Schaltwertes erforderlich, kann der Schaltkopf in Längsrichtung verstellt werden. Wenn der Schaltwert erreicht ist, wird die Schalteinheit durch Befestigungsschrauben fixiert. Optionen ●Signallampe rot oder rot/grün im Stecker DIN 43650-A ●Anschluss für Rundsteckverbinder M12x1 ●Verstärkter Kolben ●Zusätzlicher Schaltkopf ●Hochdruckausführung PN 500 (nur wenn aus Messing) ●Dämpfung für Gasüberwachung ●SPST N.O.: 250 V DC; 1,5 A; 50 W / 265 V AC; 1,1 A; 50 VA ●Rhodiumkontakt 250 V AC, 0,5 A, 30 VA ●Schaltwerte für Öl oder Gas ●Sonderwerte
