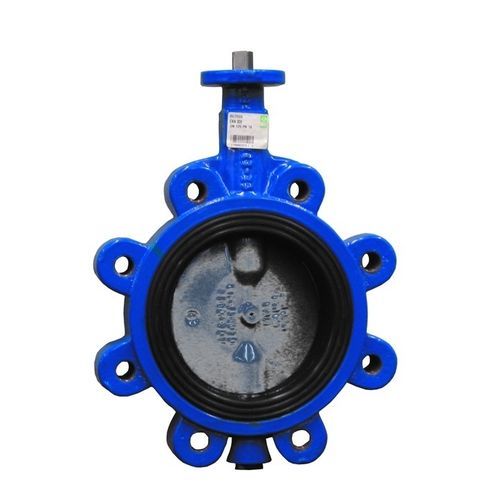

Absperrklappe CEREX® 300-L
elektrisch betriebenmit Handradpneumatisch gesteuert

Absperrklappe
Absperrklappe
Absperrklappe
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
mit Absperrklappe
Betätigung
mit Handrad, pneumatisch gesteuert, elektrisch betrieben
Funktion
Verteilung
Medium
für Wasser
Korpus
Flansch, Sitz, Lug-Typ, Edelstahl, Gusseisen
Anwendung
für Pipeline, für Wasserleitungen, für Stromleitung
Weitere Eigenschaften
Standard, DIN
DN

Max: 600 mm
(23,622 in)

Min: 50 mm
(1,969 in)

Druck

10 bar, 16 bar
(145 psi, 232,1 psi)

Temperatur

100 °C
(212 °F)

Beschreibung

Weichdichtende Absperrklappe in Anflanschbauweise zum Anflanschen an Rohrleitungen mit zentrisch gelagerter Klappenscheibe für den Einsatz im Seewasser. Mit austauschbarer Manschette auf vulkanisiertem Dichtungsträgerring und dreifach gelagerter Klappenscheibe. Geeignet für den Einsatz in der Wasseraufbereitung, Wasserverteilung, in Staudämmen, Kraftwerken und der Industrie. Dichtsystem/Norm: Weichdichtend nach EN 593 Baulänge: nach EN 558 Grundreihe 20 (DIN 3202 / K1) Lug-Type für Flansche nach EN 1092-2 Klappenscheibe zentrisch in wartungsfreien Buchsen dreifach gelagert Zum Verschrauben zwischen Rohrleitungsflansche Als Endarmatur zum Anflanschen an Rohrleitungsflansche. Betätigung nur mit passendem Gegenflansch erlaubt - DN 50-300: 16 bar - DN 350-400: 14 bar - DN 450-600: 10 bar Austauschbare Gummimanschette mit integrierter Dichtung für funktionssicheren Einsatz bei Bördelflanschen, Schweißflanschen, PE-Flanschen sowie losen Flanschen mit V-Bund Stabiler Dichtsitz durch Manschette mit vulkanisiertem Trägerring Vakuumdicht bis 0,2 bar absolut In beiden Durchflussrichtungen dicht Dreifache Lagerung
