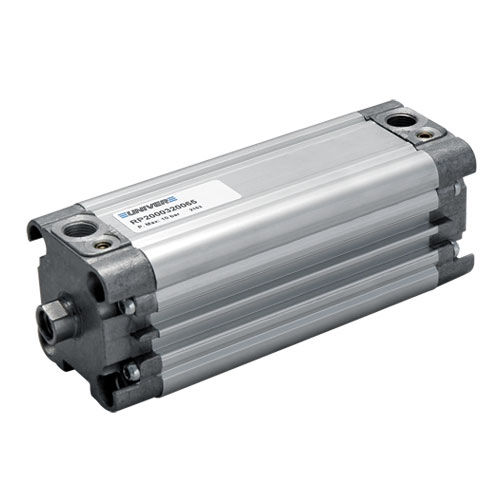

Pneumatikzylinder RP, RM series

einfachwirkendkompaktStandard

Zylinder in kompakter Bauweise mit Durchmesser 32- 63 mm gemäß UNITOP Empfehlungen (Serien RP/RO) und ISO Bohrungsabständen (Serie RM/RN), lieferbar auch in verdrehsicherer Ausführung und mit verlängertem Kolben. Es handelt sich hier um das erste Produkt mit einstellbarer pneumatischer Dämpfung, ohne Maßveränderungen im Vergleich zum selben ohne Dämpfung, was eine beträchtlich höhere Geschwindigkeit erlaubt und den Geräuschpegel senkt. TECHNISCHE DATEN Betriebsdruck: 1,5 - 10 bar Umgebungstemperatur: -20 - +80°C Betriebsmedium: Druckluft mit oder ohne Schmierung. Zylinderrohr aus Strangpreßprofil in Aluminiumlegierung mit Kolbenstange aus verchromtem Stahl. Einstellbare Dämpfung (10 mm -). Magnetausführung. Die Version mit verdrehsicherer Kolbenstange (Serie RO...) ist serienmäßig mit Flansch ausgestattet. Max. Geschwindigkeit: 1 m/s Auf Anfrage -Flansch für Serie RP-RM Typ -00/.01/.20/.60/.70 -Hohle Kolbenstange nur für Ausführungen mit durchgehender Kolbenstange -Magnetsensor Serie DF-... (Abschnitt Zubehör Seite 2) -Drahtabdeckungsband für Magnetsensor Typ. DHF-002100. Einige Konstruktionsmerkmale •Zylinderrohr aus Strangpreßprofil in Aluminiumlegierung, außen und innen eloxiert 15/im, sauberes Profil, Sensoren versenkt. •Zylinderköpfe aus Aluminiumdruckguß. •Selbstschneidende Schrauben aus verzinktem Stahl. •Kolbenstange aus verchromtem Stahl; auf Anfrage aus nichtrostendem Stahl. •Kolben aus Aluminium. •Gleitschuh aus Azetalharz. •Kolbendichtungen aus Nitrilgummi.
