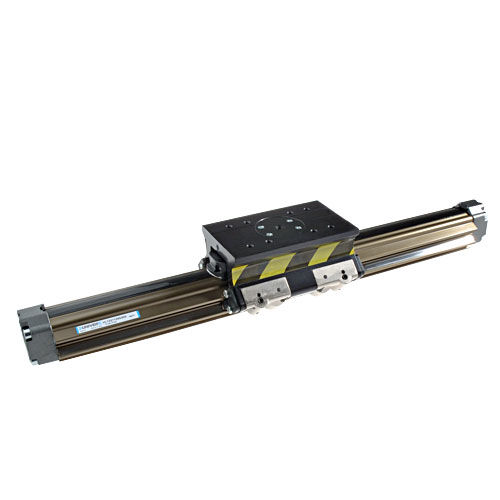

Pneumatikzylinder VL1 series

kolbenstangenlosdoppeltwirkendPräzision

mit 1 Kammer / 0 16- 50 mm mit Profil aus Aluminiumextrusion. / Hübe bis zu 6 m. / Verschiedene Speisungsmöglichkeiten der Zylinderköpfe. / Verschiedene Schlittenausführungen. / HoheTranslationsgeschwindigkeit 1 -3 m/s. mit integrierter Führung / 16-50 mm mit Profil aus Aluminiumextrusion. / Hübe bis zu 6 m. / Flexibles Führungssystem. / Schlittengleiten mit Plastik- Führungsschuhen auf Stahlstangen. / Translationsgeschwindigkeit 0,2 -1,5 m/s. / Möglichkeit zum Anbau einer Feststelleinheit. mit integrierter Führung 90° / 0 16 + 50 mm mit Profil aus Aluminiumextrusion. / Hübe bis zu 6 m. / Schwere Präzisionsausführung. / Starres Führungssystem. / Schlittengleiten auf Kugellager. / Translationsgeschwindigkeit 0,2 -2 m/sec. / Möglichkeit zum Anbau einer Feststelleinheit. TECHNISCHE DATEN Betriebsdruck: 3 -10 bar max Umgebungstemperatur: -20°+80 C Medium: gefitterte Druckluft, auch ungeölt bis Hub 5CX) mm Durchmesser: 16 - 25 - 32 - 40 - 50 mm Standardhublängen: bis 5 m (16 mm) bis6 m (25 - 50 mm) Mindestgeschwindigkeit mit einheitlicher Translation: 7 - 20 mnVs Translationsgeschwindigkeit 3 m/s (max) Schlittentypen: Standard, mittellang, lang, doppelt mittellang Integrierte Führungen:Serie S5: runde Stangen aus Stahl Serie VL1: Stahllamellen 90° Externe Schlittengleitung:Serie S5: mit Kunsstoffg leitschuhen Serie S5: auf Kungellagem Ausführungen auf Anfrage -Magnetausführung für Serie S1 (ausgeuommen 0 16 Standardmagnetausführung): für Seria S5 ist eine spezielle Magnethalterung Serie DKS vorgesehen (Abschnitt Zubehör Seite 6-V) -Magnetsensor Serie DH-... DF-... (0 16) (Abschnitt Zubehör Seite 2-V)
