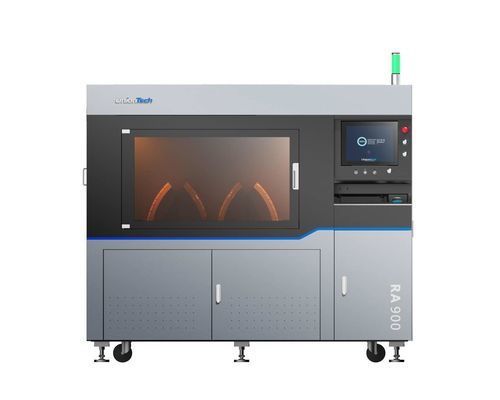

3D-Drucker / Harz RA900

IndustrieSLAfür Dauerbetrieb

Produktübersicht
Der RA900 ist ein SLA‑3D‑Drucker mit Dual‑Laser, entwickelt für die Serienfertigung von Reifenformen. Er bietet ein Bauvolumen von 950 × 550 × 400 mm und kann vier mittelgroße Profilformen in 36 h herstellen (typisch < 10 h pro Form) und ersetzt damit herkömmliche CNC‑Abläufe von 2–3 Wochen. Das System enthält UnionTechs UT‑ONE Software für One‑Click‑Nesting und automatische Supportgenerierung. Typische Messwerte: Oberflächenrauheit Ra < 3,5 µm, Maßhaltigkeit ±0,08 mm, Rundheitsabweichung < 0,05 mm und Punkt‑Abdeckungsrate < 95 %, entsprechend den Anforderungen für belüftungsfreie, einteilige Reifenformen. Laufzeit‑Ertrag im Dauerbetrieb > 95 %, geeignet für null‑Lagerbestand und Losgröße‑1‑Fertigung.

Hauptmerkmale

• Extrem feines Drucken: Oberflächenrauheit Ra < 3,5 µm; Rundheitsabweichung ≤ 0,05 mm; Maßhaltigkeit ±0,08 mm; Punkt‑Abdeckungsrate < 95 %; optimiert für komplexe Laufflächendetails.
• Effiziente Produktion: Dual‑Laser‑Konfiguration und großes Bauvolumen (950 × 550 × 400 mm) erlauben das gleichzeitige Drucken von bis zu 4 Reifenform‑Basen.
• Betriebliche Stabilität: Ertrag im Dauerbetrieb > 95 %; geschlossenes optisches System für Langzeitstabilität.
• Intelligenter Betrieb: UT‑ONE 'One for All' Workflows für automatische Teileplatzierung, automatische Supportgenerierung und Produktionsplanung.

Technische Daten (Tabelle)
Bauvolumen: 950 × 550 × 400 mm
Schichtdicke: 0,05–0,25 mm
Genauigkeit: L < 100 mm: ±0,1 mm / L ≥ 100 mm: ±0,1 % × L; Maßhaltigkeit: ±0,08 mm
Laser: 2 Laser, Festkörper Nd:YVO4 Dreifachfrequenz
Strahlgröße: 0,07–0,85 mm
Scan‑Geschwindigkeit: 6–18 m/s
Wellenlänge: 355 nm
Steuerungssoftware: RSCON
Preprocessing‑Software: PolydevsPro, BPC
Betriebssystem: Windows 10
Datenformat: .stl
Elektrische Anforderungen: 100–240 VAC, 50/60 Hz, 3,0 kVA
Temperaturbereich: 22–26 °C
Relative Luftfeuchte: < 40 %
Harzbehälter Kapazität: 370 kg
Harzbehälter Abmessungen: 997 × 787 × 457 mm
Drucker Abmessungen: 2152 × 1445 × 1836 mm
Netto‑Gewicht Drucker: 1100 kg

Spezifikationen

• Modell: RA900
• Technologie: Stereolithographie (SLA), Dual‑Laser
• Bauvolumen: 950 × 550 × 400 mm
• Schichtdickenbereich: 0,05–0,25 mm
• Oberflächenqualität: Ra < 3,5 µm
• Maßhaltigkeit: ±0,08 mm (allgemein), L < 100 mm: ±0,1 mm; L ≥ 100 mm: ±0,1 % × L
• Rundheitsabweichung: < 0,05 mm
• Strahlgröße: 0,07–0,85 mm
• Scan‑Geschwindigkeit: 6–18 m/s
• Laserwellenlänge: 355 nm
• Steuerungssoftware: RSCON; Preprocessing: PolydevsPro, BPC; UT‑ONE für automatisiertes Nesting/Supports
• Dateninput: .stl
• Elektrisch: 100–240 VAC, 50/60 Hz, 3,0 kVA
• Umgebung: 22–26 °C; relative Luftfeuchte < 40 %
• Harzbehälter: Kapazität 370 kg; Abmessungen 997 × 787 × 457 mm
• Physische Abmessungen Drucker: 2152 × 1445 × 1836 mm; Netto‑Gewicht 1100 kg
