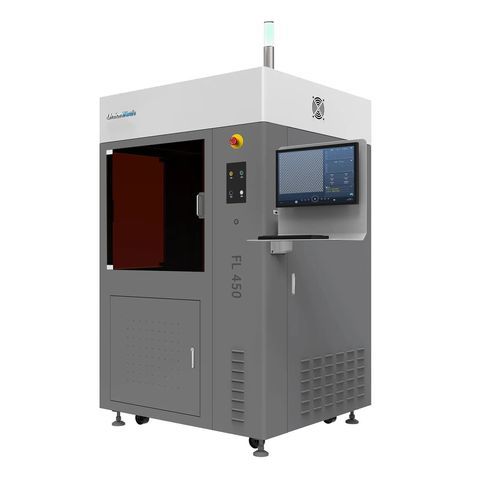

3D-Drucker / Harz FL450

IndustriePrototypingfür die Formenherstellung

Übersicht
SLA-3D-Drucker mit variablem Spot, optimiert für Schuh- und Werkzeugproduktion. Sehr schnell und effizient mit dynamischer Strahlfokussierung, die Sohlen- und Seitenmuster bis zu 0,06 mm wiedergeben kann. Anpassbare Bauraumformate zur Beschleunigung der Produktionsplanung und Steigerung des Durchsatzes. EPM-Fernsteuerplattform für Echtzeitüberwachung und zentrale Verwaltung. CE-Zertifizierung.

Empfohlene Anwendungen

• Serienproduktion von Holzformen
• Schnellwerkzeugbau
• Forschung und Entwicklung von Mustern
• Anproben und Validierung neuer Produkte

FL450 Technische Daten (Tabelle)
Bauraum: 450 × 450 × 350 mm (17,7 × 17,7 × 13,8 in)
Genauigkeit: Maß <100 mm: ±0,1 mm; Maß ≥100 mm: ±0,1% × Maß
Schichthöhe: 0,05–0,25 mm
Laser: 355 nm, Festkörper, frequenzverdreifacht Nd:YVO4
Strahlfokus: Dynamisch & variabel
Strahlgröße: 0,07–0,70 mm
Scan-Geschwindigkeit: 8–15 m/s
Steuersoftware: UnionTech™ RSCON
Betriebssystem: Windows 10
Datenformat: .stl
Netzwerk: Ethernet, IEEE802.3, TCP/IP
Elektrische Anforderungen: 200–240 VAC, 50/60 Hz, einphasig
Nennleistung: 2,6 kVA
Systemsteuerung: Regelkreis (Closed-loop)
Temperaturbereich: 22–26 °C (72–79 °F)
Max. Änderungsrate: 1 °C/Stunde
Relative Luftfeuchtigkeit: < 40%
Harzbehälter: Austauschbar / Fest
Maschinenmaße: 1245 × 1105 × 1960 mm (49,02 × 43,50 × 77,17 in)
Maschinengewicht: 810 kg

Eigenschaften / Technische Spezifikationen

• Technologie: Stereolithographie (SLA) optimiert für die Schuhindustrie und Werkzeugherstellung
• Variable-Spot-Technologie mit dynamischem und variablem Strahlfokus
• Strahlgrößenbereich: 0,07–0,70 mm
• Hohe Scan-Geschwindigkeit: 8–15 m/s (bis zu 15 m/s)
• Schichthöhenbereich: 0,05–0,25 mm für feine Details
• Großer Bauraum: 450 × 450 × 350 mm
• Genauigkeit: ±0,1 mm für Maße unter 100 mm; ±0,1% für größere Maße
• Laserquelle: 355 nm, Festkörper, frequenzverdreifacht (Nd:YVO4)
• Steuersoftware: UnionTech™ RSCON; Betriebssystem: Windows 10; akzeptiertes Datenformat: .stl
• Konnektivität: Ethernet (IEEE802.3) mit TCP/IP
• Elektrik: 200–240 VAC, 50/60 Hz, einphasig; Nennleistung 2,6 kVA
• Systemsteuerung: Closed-loop-Feedback
• Empfohlene Umgebungsbedingungen: 22–26 °C, relative Luftfeuchtigkeit <40%, max. Temperaturänderung 1 °C/Stunde
• Harzbehälter: austauschbar oder fest
• Maschinenmaße und Gewicht: 1245 × 1105 × 1960 mm; 810 kg
