Geschlossene Lackierkabine

für EinzelteileTrockenfiltermodular

Beschreibung
Manuelle Lackieranlagen sind speziell ausgelegte Einheiten für Unternehmen mit geringen Produktionsvolumina oder für Prototypenhersteller. Nach industriellen Standards gefertigt, enthalten sie alle notwendigen Zubehörteile für sichere Lackiervorgänge und entsprechen den geltenden Vorschriften.

Die Lackierlabore bestehen aus:

• Ultraschall-Waschmodul mit wässrigem Reinigungsmittel
• Wasseraufbereitungssystem im geschlossenen Kreislauf
• Trocknungs- und Aushärteofen mit Zwangsbelüftung
• Manuelle Trockenlackierkabine mit Doppel-Filtration
• Elektrostatischer Lackierpistole

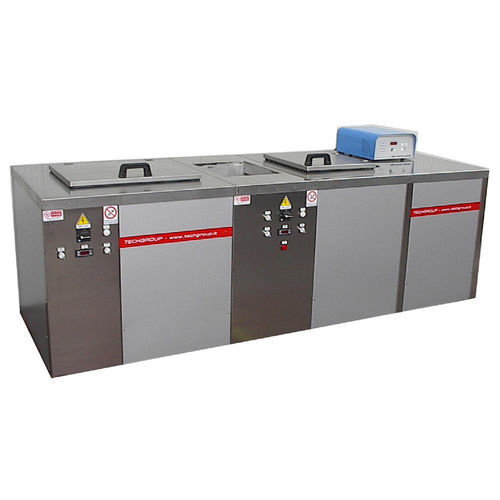

Ultraschall-Reinigungsmodul
Vollständig aus AISI 304 Edelstahl gefertigt, ist dieses doppelwandige Becken für die Reinigung kleiner Teile durch Eintauchen mit Gestellen ausgelegt. Typischer Waschzyklus:

• Ultraschallreinigung mit heißer alkalischer Lösung (60 °C)
• Spülung mit teilweise erneuertem Netzleitungswasser bei Raumtemperatur
• Spülung mit Leitungswasser bei Raumtemperatur
• Spülung mit ultra-entmineralisiertem Wasser bei Raumtemperatur
• Trocknung mit Warmluft

Wasseraufbereitungssystem
Behandelt Spülwasser zur Wiederverwendung und erzeugt das für Lackierprozesse benötigte ultra-entmineralisierte Wasser.

Lackierkabine
Eigenständige Einheit mit hocheffizienter Trockenfiltration, aufgebaut aus zusammengebauten modularen Komponenten.

Ofen
Vollständig aus AISI 304 Edelstahl, ermöglicht er das Trocknen und Aushärten von Lacken durch kontinuierliche Zirkulation überhitzter Luft.

Elektrostatische Spritzpistole
Ermöglicht qualitativ hochwertige Beschichtungen bei geringem Verbrauch an Lackmaterial. Wird mit Druckluftschlauch und Farbdruckbehälter geliefert.

TECHNISCHE DATEN
Nutzmaße Waschwanne: 250 × 250 × 300 mm (H)
Ultraschall-Ausgangsleistung: 300/600 W
Elektrische Leistung Waschmodul: 6,5 kW AC
Leitfähigkeit demineralisiertes Wasser: < 1 µs/cm
Elektrische Leistung Wasseraufbereitung: 1,5 kW AC
Maximale Ofentemperatur: 160 °C
Elektrische Leistung Ofen: ca. 9 kW
Absaugleistung Kabine: 1800 m³/h
Elektrische Leistung Lackierkabine: 1,5 kW AC
Ladespannung Pistole: 20 kV
Pneumatische Zuleitung: 7 bar
Stromversorgung: 400 V 50 Hz

Technische Spezifikationen

• Nutzmaße Waschwanne: 250 × 250 × 300 mm (H)
• Ultraschall-Ausgangsleistung: 300/600 W
• Elektrische Leistung Waschmodul: 6,5 kW AC
• Leitfähigkeit demineralisiertes Wasser: < 1 µs/cm
• Elektrische Leistung Wasseraufbereitung: 1,5 kW AC
• Maximale Ofentemperatur: 160 °C
• Elektrische Leistung Ofen: ca. 9 kW
• Absaugleistung Kabine: 1800 m³/h
• Elektrische Leistung Lackierkabine: 1,5 kW AC
• Ladespannung Pistole: 20 kV
• Pneumatische Zuleitung: 7 bar
• Stromversorgung: 400 V 50 Hz
