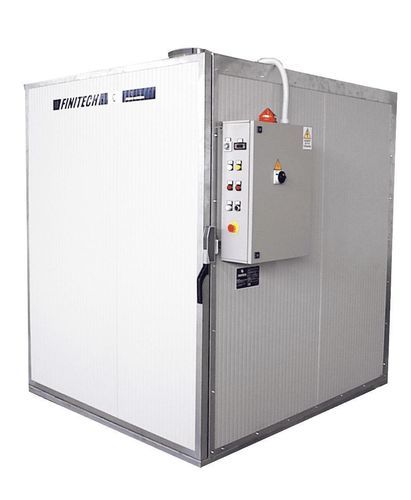

Kammerofen FCV 100

TrocknungGaselektrischer Widerstand

Produktübersicht
Die Öfen der Serie FCV 100 sind für das Trocknen von eingesetzten Bauteilen bei Niedertemperatur ausgelegt. Die kontinuierliche Zirkulation von heißer Luft erfolgt durch einen seitlich angeordneten Wärmeerzeuger. Maximale Betriebstemperatur: 100 °C.

Standardlieferumfang

• Perimetergehäuse und Dach: spezielle Sandwichpaneele aus weiß lackiertem Stahlblech RAL 9010 mit Kern aus Polyurethanschaum Klasse 0 (ITC D.M.26.06.84) für thermische und akustische Isolierung. Je nach Anforderungen können die Öfen direkt auf einer Betonbodenplatte oder auf einer isolierten Bodenkonstruktion installiert werden.
• Zugangstüren: manuelle oder automatische Frontzugangstüren.
• Heißluftgenerator und Umluft: Generator an einer Seite des Ofens. Zwangsumwälzung durch einen oder mehrere hochtemperaturbeständige Elektroventilatoren, die außerhalb des Gehäuses montiert sind. Die Luft wird über isolierte Leitungen zwischen Ofen und Generator in den unteren/oberen Bereich des Ofens eingebracht und durch verstellbare Luftleitbleche geregelt. Die Luft wird aus dem oberen/unteren Bereich über einen Filter abgesaugt, um die Umluft zu reinigen. Die Beheizung kann über elektrische Heizstäbe oder über einen Wärmetauscher mit Gasbrenner erfolgen. Der Ofen ist mit einem Überhitzungssicherheitsthermostat ausgestattet, das über der Betriebstemperatur eingestellt ist, sowie mit einer einstellbaren Zeitschaltuhr (0–30 min) für eine verzögerte Abschaltung der Ventilatoren, um den Wärmetauscher nach Abschalten des Brenners abkühlen zu lassen.
• Schaltschrank: außerhalb des Ofens in einem dicht geschlossenen Schrank untergebracht.

Technische Daten

• Serie: FCV 100
• Maximale Betriebstemperatur: 100 °C
• Perimetergehäuse und Dach: Sandwichpaneele, weiß lackiertes Stahlblech RAL 9010, Kern Polyurethanschaum Klasse 0 (ITC D.M.26.06.84)
• Installation: auf Betonsockel oder isoliertem Boden
• Zugangstüren: manueller oder automatischer Frontzugang
• Heißluftgenerator: seitliche Montage; Zwangsumwälzung über hochtemperaturbeständige Elektroventilatoren außerhalb des Gehäuses
• Luftverteilung: Einbringung über isolierte Leitungen und verstellbare Leitbleche; Absaugung über Filter zur Reinigung der Umluft
• Heizoptionen: elektrische Heizstäbe oder Wärmetauscher mit Gasbrenner
• Sicherheitsvorrichtungen: Überhitzungssicherheitsthermostat oberhalb der Betriebstemperatur
• Zeitschaltuhr: einstellbar 0–30 Minuten für verzögerte Ventilatorabschaltung (Abkühlung nach Brennerbetrieb)
• Schaltschrank: extern, in dichtem Gehäuse untergebracht
