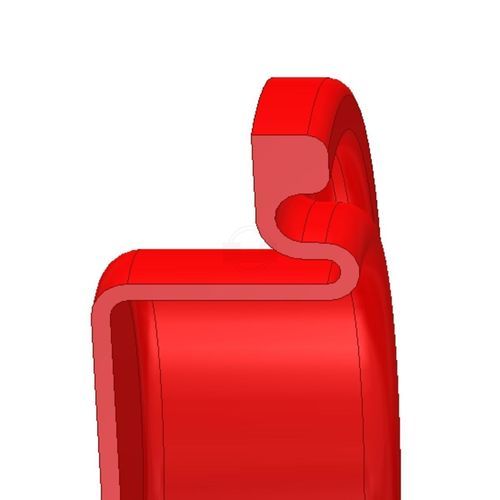

Roll-Membrandruckmittler RMG

mit FlanschanschlussDichtung

Produktbeschreibung
Rollmembranen RMG sind hochflexible, dünnwandige Membranen mit einer Gewebeverstärkung auf der Druckseite. Sie bilden eine flexible, bewegliche Trennwand zur hermetischen Abdichtung zwischen zwei Kammern und ermöglichen eine Hubbewegung senkrecht zur Spannebene.

Vorteile

• nahezu konstante Eigenschaftswiderstand
• große Hublänge im Verhältnis zur Membranhöhe
• konstante wirksame Fläche während des gesamten Hubes

Anwendungsbereiche

• statisch
• dynamisch
• einfachwirkend
• doppelwirkend
• linear
• rotierend
• oszillierend

Hauptanwendung
Prozessmesstechnik und -regelung

Materialien
Elastomere mit Gewebeverstärkung auf der Druckseite je nach Bedarf

Technische Werte

• Druck: bis zu 0,07 MPa
• Temperatur: -50°C bis +80°C (materialabhängig)
• Geschwindigkeit: anwendungabhängig

Merkmale / technische Spezifikationen

• Aufbau: dünnwandige Membran mit Gewebeverstärkung auf der Druckseite
• Funktion: hermetische Trennung zwischen zwei Kammern
• Bewegung: Hub senkrecht zur Spannebene
• Vorteile: nahezu konstanter Eigenschaftswiderstand; große Hublänge im Verhältnis zur Membranhöhe; konstante wirksame Fläche während des Hubes
• Typische Anwendungen: Prozessmesstechnik und -regelung
• Bereiche: statisch, dynamisch, einfachwirkend, doppelwirkend, linear, rotierend, oszillierend
• Materialien: Elastomere mit optionaler Gewebeverstärkung
• Nenn-/Betriebsdruck: bis zu 0,07 MPa
• Betriebstemperaturbereich: -50°C bis +80°C (materialabhängig)
• Geschwindigkeit: abhängig von Anwendung und Material
• Hinweis: Maximale Werte für Temperatur, Geschwindigkeit und Druck sind nicht gleichzeitig anwendbar und variieren je nach Material und Medium
