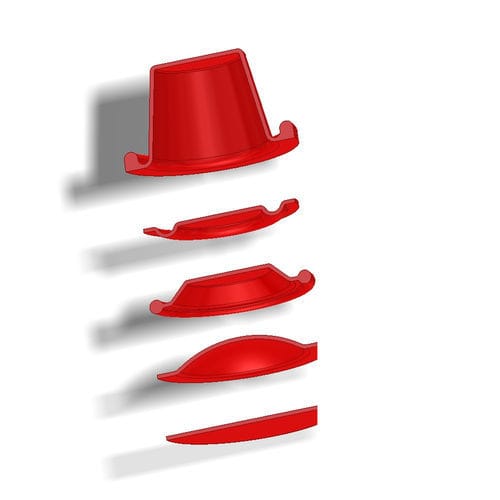

Elastomer-Membran

wasserdichtfür Membranpumpenfür Pneumatikanwendungen

Produktübersicht
Elastomermembranen sind Dichtelemente, die als flexible, bewegliche Trennwände eine hermetische Abdichtung zwischen zwei Kammern gewährleisten. Sie können eine Hubbewegung senkrecht zur Spannfläche ausführen. Membranen benötigen keine Wartung, keine Schmierung, arbeiten verschleißfrei und haben eine lange Lebensdauer. Dünnwandige Ausführungen laufen nahezu reibungsfrei ohne Haft- oder Anlaufmomente.

Konstruktion und Optionen
Membranen werden als einkomponentige Konstruktionen gefertigt und können kundenspezifisch variiert werden, zum Beispiel:

• mit oder ohne Gewebeverstärkung
• Folie-Laminierung
• Metallkern

Alle gängigen Materialkombinationen sind verfügbar; optional konform zu KTW, FDA und W270.

Anwendungsbereiche

• statisch
• dynamisch
• einfach wirkend
• zweifach wirkend
• linear
• drehend (inaktiv)
• oscillierend

Hauptverwendung
Pumpenindustrie, Mess- und Regeltechnik für Prozesse, pneumatische Antriebe

Materialien
Elastomere, Gewebeverstärkung, Metall, PTFE

Technische Daten

• Materialien: Elastomer, Gewebe, Metall
• Druck: bis 0,07 MPa
• Temperatur: -50°C bis +120°C (materialabhängig)
• Geschwindigkeit: anwendungsspezifisch

Hinweise
Maximale Werte für Temperatur, Geschwindigkeit und Druck sind nicht gleichzeitig anwendbar; die Werte variieren je nach Material und Medium.
