Elastomerdichtung Type MD / MF

NBRPTFEEPDM

Produktübersicht

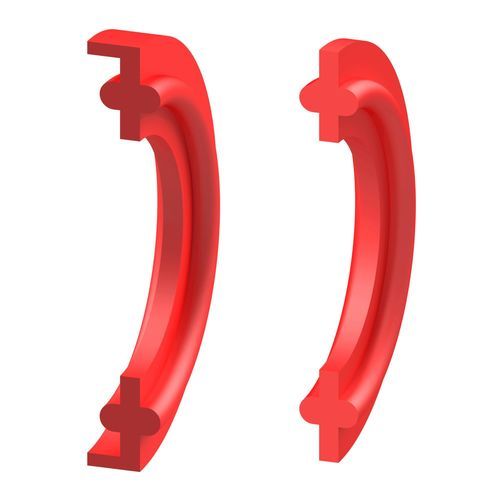

Der M-ring Typ MD / MF ist ein axialer statischer Dichteinsatz für Schellenverbindungen nach DIN 32676 oder ISO 2852, ausgelegt für hygienische Prozessanwendungen (Lebensmittelindustrie). Erhältlich mit oder ohne Außenkragen und in verschiedenen Elastomer- sowie PTFE-Compounds.

Konformität
Verfügbare Compounds entsprechen den FDA-Vorgaben (21 CFR 177.2600 oder 21 CFR 177.1550). Weitere Optionen können BfR Empfehlung XXI, USP Class VI und 3‑A Sanitary Standards abdecken.

Anwendungsbereiche

• statisch
• dynamisch
• einfachwirkend
• doppeltwirkend
• linear
• rotierend (inaktiv)
• oszillierend

Hauptanwendung
Armaturen für die Lebensmittelindustrie

Materialien
Elastomere, PTFE

Technische Kennwerte
Materialien (verfügbare Varianten): NBR, FKM, EPDM, PTFE

Variante: NBR
Druck: bis zu 16 MPa
Temperatur: -30°C / +80°C (werkstoffabhängig)
Geschwindigkeit: -

Variante: FKM
Druck: bis zu 16 MPa
Temperatur: -20°C / +200°C (werkstoffabhängig)
Geschwindigkeit: -

Variante: EPDM
Druck: bis zu 16 MPa
Temperatur: -40°C / +130°C (werkstoffabhängig)
Geschwindigkeit: -

Variante: PTFE
Druck: bis zu 16 MPa
Temperatur: -200°C / +260°C (werkstoffabhängig)
Geschwindigkeit: -

Hinweis: Maximalwerte (Temperatur, Geschwindigkeit und Druck) sind nicht gleichzeitig gültig; die Werte variieren abhängig von Material und Medium.

Eigenschaften / technische Spezifikationen

• Typ: axialer statischer Dichteinsatz für Schellenverbindungen
• Normen: DIN 32676 oder ISO 2852 (für hygienische Schellenverbindungen)
• Ausführungen: mit oder ohne Außenkragen
• Gängige Werkstoffe: NBR, FKM, EPDM, PTFE
• Regulatorische Konformitätsbeispiele: FDA 21 CFR 177.2600 / 21 CFR 177.1550; Optionen für BfR XXI, USP Class VI, 3-A Sanitary Standards
• Maximaldruck (alle genannten Varianten): bis zu 16 MPa
• Temperaturbereiche (werkstoffabhängig): NBR -30°C / +80°C; FKM -20°C / +200°C; EPDM -40°C / +130°C; PTFE -200°C / +260°C
