Batteriesystem / Lithium NMC

quadratischBlockflach

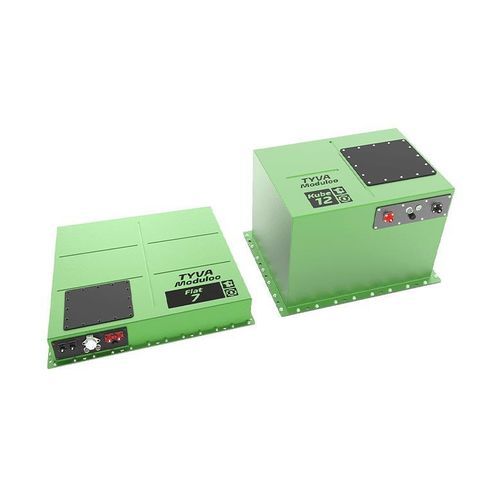

Übersicht Die Flat- und Kube-Baureihen bestehen aus Lithium-Batteriepaketen mit hoher Energiedichte in markanten Formaten. Für leistungsstarke Anwendungen konzipiert (Elektrofahrzeuge, Landmaschinen, Energiespeicherung usw.), stellen sie die größten Lithium-Batterien von TYVA Energie dar. Die Einheiten verfügen über robuste, dichte Aluminiumgehäuse und bieten zwei ähnliche Leistungsstufen; der Hauptunterschied liegt im Formfaktor: das Flat-Modell ist flach und länglich, das Kube-Modell ist würfelförmiger und höher. Beide Baureihen integrieren die Moduloo Ax-Technologie für Modularität und hohe Leistung.

Anwendungen

• Energiespeicherung
• Offroad / Fahrzeug-Retrofit / städtische Fahrzeuge (LEZ)
• Militär / Verteidigung
• Marine / Nautik
• Elektrische Mobilität (Busse, Elektrofahrzeuge)
• Robotik, AGV

Allgemeine Merkmale

• Abgedichtete Aluminiumgehäuse (Standard IP65; IP67 bei einigen Varianten)
• Abnehmbares Service-Panel für Zugriff auf BMS und PDU
• Ultra-flache Versionen (z. B. 100 mm Dicke bei Flat)
• Moduloo Ax-Technologie: Modularität und Leistung (Spannung und Kapazität konfigurierbar)
• Integrierte Systeme: TYVA Energie BMS und optionale PDU (Switch-Box)
• Reihen- und/oder Parallelschaltung möglich (modellabhängig)
• IP67-abgedichtete Steckverbinder möglich; abnehmbare Frontplatte für einfachen Steckverbinderwechsel
• Entladetemperatur: −20 °C bis +60 °C
• Ladetemperatur: 0 °C bis +45 °C
• Gehäuse ausgelegt für bis zu 3000 V (je nach Ausführung)
• Gewicht: ca. 40 kg bis 65 kg je nach Modell und Konfiguration

Zertifizierungen Die gesamte Flat & Kube-Reihe ist UN 38.3-zertifiziert (Transport). Weitere als in Bearbeitung angegebene Zertifizierungen: RoHS, R10 Rev.6, R100 Rev.3.

Produktionstabellen - Version « Energy » (Auszüge) Flat 7 - Energy Version
Spannung | Kapazität | Energie | Konfiguration | Chemie | Abmessungen | Gewicht
25.55 V | 268 Ah | 6847.4 Wh | 7S80P | NMC | 710 x 720 x 104 mm | 40 kg
51.1 V | 134 Ah | 6847.4 Wh | 14S40P | NMC | 710 x 720 x 104 mm | 40 kg
102.2 V | 67 Ah | 6847.4 Wh | 28S20P | NMC | 710 x 720 x 104 mm | 40 kg

Kube 7 - Energy Version
Spannung | Kapazität | Energie | Konfiguration | Chemie | Abmessungen | Gewicht
25.55 V | 268 Ah | 6847.4 Wh | 7S80P | NMC | 486 x 482 x 183 mm | 40 kg
51.1 V | 134 Ah | 6847.4 Wh | 14S40P | NMC | 486 x 482 x 183 mm | 40 kg
102.2 V | 67 Ah | 6847.4 Wh | 28S20P | NMC | 486 x 482 x 183 mm | 40 kg

Flat 12 - Energy Version
Spannung | Kapazität | Energie | Konfiguration | Chemie | Abmessungen | Gewicht
25.55 V | 469 Ah | 11982.95 Wh | 7S140P | NMC | 940 x 696 x 104 mm | 65 kg
51.1 V | 234.5 Ah | 11982.95 Wh | 14S70P | NMC | 940 x 696 x 104 mm | 65 kg
178.85 V | 67 Ah | 11982.95 Wh | 49S20P | NMC | 940 x 696 x 104 mm | 65 kg
357.7 V | 33.5 Ah | 11982.95 Wh | 98S10P | NMC | 940 x 696 x 104 mm | 65 kg

Kube 12 - Energy Version
Spannung | Kapazität | Energie | Konfiguration | Chemie | Abmessungen | Gewicht
25.55 V | 469 Ah | 11982.95 Wh | 7S140P | NMC | 530 x 410 x 347 mm | 65 kg
51.1 V | 234.5 Ah | 11982.95 Wh | 14S70P | NMC | 530 x 410 x 347 mm | 65 kg
178.85 V | 67 Ah | 11982.95 Wh | 49S20P | NMC | 530 x 410 x 347 mm | 65 kg
357.7 V | 33.5 Ah | 11982.95 Wh | 98S10P | NMC | 530 x 410 x 347 mm | 65 kg

Version « Power » (Auszüge) Flat 7 - Power Version (Beispiele)
Spannung | Kapazität | Energie | Konfiguration | Chemie | Abmessungen | Gewicht
25.55 V | 240 Ah | 6132 Wh | 7S80P | NMC | 710 x 720 x 104 mm | 40 kg
51.1 V | 120 Ah | 6132 Wh | 14S40P | NMC | 710 x 720 x 104 mm | 40 kg
102.2 V | 60 Ah | 6132 Wh | 28S20P | NMC | 710 x 720 x 104 mm | 40 kg

Kube 7 - Power Version (Beispiele)
Spannung | Kapazität | Energie | Konfiguration | Chemie | Abmessungen | Gewicht
25.55 V | 240 Ah | 6132 Wh | 7S80P | NMC | 486 x 482 x 183 mm | 40 kg
51.1 V | 120 Ah | 6132 Wh | 14S40P | NMC | 486 x 482 x 183 mm | 40 kg
102.2 V | 60 Ah | 6132 Wh | 28S20P | NMC | 486 x 482 x 183 mm | 40 kg

Anmerkungen Die Flat & Kube-Reihen sind anpassbar (maßgeschneidert): Gehäusemaße, Änderung von Spannung und Kapazität, Modifikation von Leistungs- und Signalanschlüssen, Ergänzung von Kühlsystemen auf Anfrage.
