Batteriemodul / Lithium NMC

blockförmigrechteckigflach

Übersicht

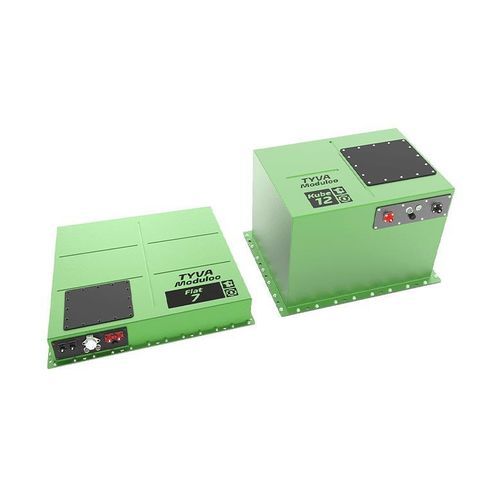

Die Flat & Kube Reihe umfasst Lithium-Batteriemodule für Anwendungen mit hohem Energie- und Leistungsbedarf. Sie eignen sich für Elektromobilität, Energiespeicher, Geländefahrzeuge, Drohnen, maritime und militärische Systeme und sind die größten Module von TYVA Energie. Flat und Kube bieten vergleichbare Energiemengen und unterscheiden sich im Formfaktor: Flat ist lang und schlank, Kube ist kompakter würfelförmiger Quader. Beide integrieren die Moduloo Ax Technologie und sind in wasserdichten Aluminiumgehäusen untergebracht.

Hauptmerkmale

• Nachhaltige, kompakte Lithium-Module mit hoher Energiedichte
• Zwei Gehäuseformate: Flat (lang/schlank) und Kube (kompakter Quader)
• Moduloo Ax für modulare sowie Serien-/Parallelschaltungen
• Wasserdichtes Aluminiumgehäuse (IP65 Standard; IP67 auf Anfrage für bestimmte Modelle)
• Abnehmbare Front-/Zugangsplatte für BMS/PDU und Steckerveränderungen
• Chassisbefestigungen entlang des Gehäuses für sicheren Einbau
• Optionale IP67-wasserdichte Steckverbinder
• TYVA Smart Dashboard: Bluetooth-fähiges BMS zur Überwachung und Verwaltung per App

Zertifizierungen

• UN 38.3 für Transport zertifiziert (Reihe)
• RoHS (bei einigen Artikeln ausstehend)
• R10 Rev.6 (ausstehend)
• R100 Rev.3 (ausstehend)

Mögliche Einsatzfelder

• Energiespeichersysteme
• Geländefahrzeuge und Nachrüstungen
• Verteidigung / militärische Plattformen
• Marine / Segelschiffe
• Elektromobilität (Busse, Nutzfahrzeuge)
• Roboter, AGV und Drohnen
• Tragbare und netzunabhängige Systeme

Flat 7 & 12 — „Energy“ und „Power“ Varianten (Daten)
Tabellenkopf: Spannung | Kapazität | Energie | Konfiguration | Chemie | Abmessungen | Gewicht
Flat 7 (Energy)
25.55 V | 268 Ah | 6847.4 Wh | 7S80P | NMC | 710 x 720 x 104 mm | 40 kg
51.1 V | 134 Ah | 6847.4 Wh | 14S40P | NMC | 710 x 720 x 104 mm | 40 kg
102.2 V | 67 Ah | 6847.4 Wh | 28S20P | NMC | 710 x 720 x 104 mm | 40 kg

Kube 7 (Energy)
25.55 V | 268 Ah | 6847.4 Wh | 7S80P | NMC | 486 x 482 x 183 mm | 40 kg
51.1 V | 134 Ah | 6847.4 Wh | 14S40P | NMC | 486 x 482 x 183 mm | 40 kg
102.2 V | 67 Ah | 6847.4 Wh | 28S20P | NMC | 486 x 482 x 183 mm | 40 kg

Flat 12 (Energy)
25.55 V | 469 Ah | 11982.95 Wh | 7S140P | NMC | 940 x 696 x 104 mm | 65 kg
51.1 V | 234.5 Ah | 11982.95 Wh | 14S70P | NMC | 940 x 696 x 104 mm | 65 kg
178.85 V | 67 Ah | 11982.95 Wh | 49S20P | NMC | 940 x 696 x 104 mm | 65 kg
357.7 V | 33.5 Ah | 11982.95 Wh | 98S10P | NMC | 940 x 696 x 104 mm | 65 kg

Kube 12 (Energy)
25.55 V | 469 Ah | 11982.95 Wh | 7S140P | NMC | 530 x 410 x 347 mm | 65 kg
51.1 V | 234.5 Ah | 11982.95 Wh | 14S70P | NMC | 530 x 410 x 347 mm | 65 kg
178.85 V | 67 Ah | 11982.95 Wh | 49S20P | NMC | 530 x 410 x 347 mm | 65 kg
357.7 V | 33.5 Ah | 11982.95 Wh | 98S10P | NMC | 530 x 410 x 347 mm | 65 kg

Flat 7 & Kube 7 — „Power“-Version (Beispiele)
(Power-Versionen liefern höhere Entladeströme; Beispiele unten)
Flat 7 Power Beispiel: 25.55 V | 240 Ah | 6132 Wh | 7S80P | NMC | 710 x 720 x 104 mm | 40 kg
Kube 7 Power Beispiel: 25.55 V | 240 Ah | 6132 Wh | 7S80P | NMC | 486 x 482 x 183 mm | 40 kg
(Max. Entladestrom Power-Version: bis zu 240 A pro Core-Pack (1 min) ohne Kühlung; Energy-Variante typ. Max.-Entladestrom bis ≈70 A je nach Konfiguration.)

Design & Betriebsmerkmale

• Aluminiumgehäuse; kundenspezifische Abmessungen verfügbar
• Oberfläche: IP65 Standard; IP67 Option für ausgewählte Modelle
• 3000 V Belastbarkeit für einige Varianten
• Abnehmbare Zugangs-/Frontplatte für Steckerveränderung oder Elektronikzugang
• Serien- oder Parallelschaltungsoptionen (Kube)
• Entladungstemperaturbereich: -20 °C bis +60 °C
• Ladetemperaturbereich: -20 °C bis +45 °C
• Wasserdichte Steckverbinder (IP67) verfügbar
• Chassisbefestigung entlang des Gehäuses für robuste Montage

Technische Daten

• ChemiE: NMC (Nickel Mangan Cobalt)
• Typische Energien pro Modul: ca. 6,1 kWh bis 12,0 kWh je nach Modell
• Gewichtsbeispiele: 40 kg (Flat/Kube 7) bis 65 kg (Flat/Kube 12)
• Beispielmaße: Flat 7: 710 x 720 x 104 mm; Kube 7: 486 x 482 x 183 mm; Flat 12: 940 x 696 x 104 mm; Kube 12: 530 x 410 x 347 mm
• Schutzart: IP65 Standard, IP67 Option
• BMS & PDU Zugriff über abnehmbaren Deckel; Bluetooth-fähiges BMS kompatibel mit TYVA Smart Dashboard
• Modularität: Moduloo Ax ermöglicht modulare, serielle und parallele Konfigurationen
• Zertifizierungen: UN 38.3 (Transport); RoHS / R10 / R100 vermerkt (bei einigen Modellen ausstehend)
