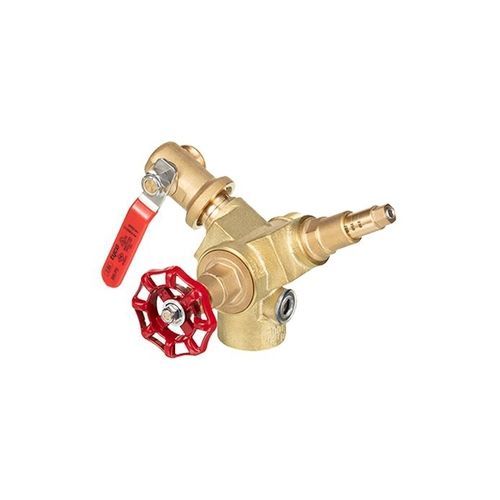

Kugelsitzventil TD-2

mit HandradEntleerungfür Wasser

Übersicht
Das Prüf- und Entleerungsventil TD-2 bietet eine kompakte Lösung zum Testen von Wasserflussmeldern und zum Entleeren von Zuleitungen. Es verwendet eine Globe-Bauart (linear) zur Verringerung von Leckagen durch Schmutz, verfügt über eine integrierte, einstellbare Druckentlastung und ein selbstreinigendes Schauglas zur eindeutigen Durchflussanzeige. Die TD-2 kann in jeder Lage installiert werden und führt überschüssigen Systemdruck intern über den Ablassanschluss ab.

Eigenschaften

• Im vorgefertigten RM-2 Steigrohrverteiler enthalten oder einzeln erhältlich
• Integrierte, einstellbare Druckentlastung (100–310 psi / 6,9–21,4 bar)
• Selbstreinigendes Schauglas für klare Durchflussanzeige
• Interne Ableitung überschüssigen Drucks über den Ablassanschluss
• Zulassungen: UL und C-UL Listed, FM Approved, Listed by California State Fire Marshal

Vorteile

• Globe-Bauart mit linearer Absperrung reduziert Leckagerisiko durch Schmutz
• Einstellbare Druckentlastung erhöht die Systemflexibilität
• In jeder Position montierbar (horizontal oder vertikal), vereinfacht die Rohrführung
• Vorgefertigte RM-2-Option verringert die Installationszeit vor Ort
• Zulassungen unterstützen die behördliche Akzeptanz

Schlüsseltabelle
Zulassungen: UL und C-UL Listed, FM Approved, Listed by California State Fire Marshal
Druckbewertung: 310 psi (21,4 bar) — einstellbar von 100 psi (6,9 bar) bis 310 psi (21,4 bar)
Größen: 1¼ Zoll, 2 Zoll

Technische Merkmale / Spezifikationen

• Modell: TD-2 Prüf- und Entleerungsventil
• Konstruktion: Globe-Bauart (linear) Prüf- und Entleerungsventil mit integrierter Druckentlastung
• Druckbewertung: einstellbar 100 psi (6,9 bar) bis 310 psi (21,4 bar); max. 310 psi (21,4 bar)
• Größen / Prüföffnungen: 1¼ Zoll mit 2.8K Öffnung; 2 Zoll mit 4.2K Öffnung
• Zulassungen: UL und C-UL Listed, FM Approved, Listed by California State Fire Marshal
• Durchflussanzeige: selbstreinigendes Schauglas für positive Durchflussanzeige
• Installation: kann in jeder Position montiert werden (horizontal oder vertikal)
• Druckentlastung: integriert; überschüssiger Druck wird intern über den Ablassanschluss abgeführt
• Verfügbarkeit: im vorgefertigten RM-2 Steigrohrverteiler enthalten oder separat erhältlich
