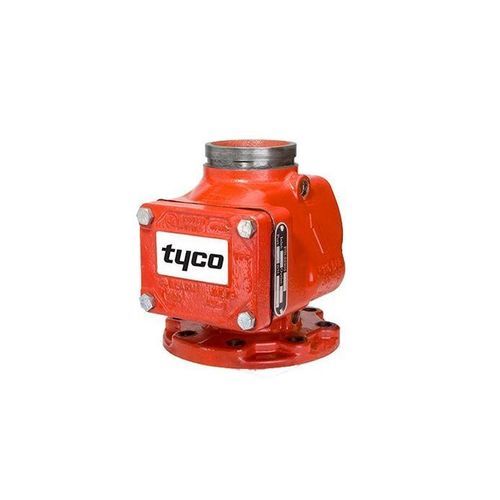

Klappenrückschlagventil AV-1-300

für WasserFlanschDoppelflansch

Zusammenfassung
Tyco® Modell AV-1-300 Alarmventile sind teilgeteilte Sitzring-Ventile mit gummibeschichteter Klappe, ausgelegt als Wasserfluss-Alarmventile für Nassleitungssysteme. Sie lösen elektrisch und/oder hydraulisch betriebene Alarme automatisch aus, wenn ein konstanter Wasserfluss in das System dem Ausfluss eines oder mehrerer Sprinkler entspricht. Für Anlagen mit schwankendem Versorgungsdruck ist die optionale Verzögerungskammer Modell RC-1 erhältlich. Die Ventilarmatur umfasst Manometer, ein Bypass-Rückschlagventil, eine Hauptentleerungsventil und ein Alarmprüfventil. Das Bypass-Rückschlagventil verringert das Risiko von Falschalarmen, indem es langsame oder kleine transiente Druckanstiege ohne Öffnen der Klappe zulässt.

Eigenschaften

• Kann vertikal oder horizontal installiert werden
• Löst automatisch elektrische und/oder hydraulische Alarme bei konstanten Durchflüssen aus, die einem oder mehreren Sprinklern entsprechen
• Erhältlich vormontiert mit modularer Armatur für schnellen Einbau am Ventilschaft
• Für den Einsatz in Nassleitungssystemen (automatische Sprinkler) konzipiert
• Optionale RC-1 Verzögerungskammer für Anlagen mit schwankendem Versorgungsdruck
• Erhältlich mit konformer europäischer Armatur (siehe technische Produktreferenzen)

Vorteile

• Bewährte Zuverlässigkeit — Tyco® Produkte unterstützen seit über einem Jahrhundert den Brandschutz
• Umfassendes Portfolio — Teil eines breiten Portfolios an Brandschutzlösungen einschließlich Ventilen, Sprinklern, Wassernebel, Schaummitteln und zugehöriger Hardware

Produktinformationen (Tabelle)
Zulassungen: UL and C-UL Listed, FM Approved
Druckbereich: 20 bis 300 psi (1,4 bis 20,7 bar)
Größen: 2,5 Zoll (DN65), 4 Zoll (DN100), 6 Zoll (DN150), 8 Zoll (DN200)

Technische Spezifikation (Tabelle)
Anschlussart: Nut x Nut, Flansch x Nut, Flansch x Flansch
Größen: 2,5 Zoll (DN65), 4 Zoll (DN100), 6 Zoll (DN150), 8 Zoll (DN200)
Zulassungen: UL and C-UL Listed, FM Approved
Druckbereich: 20 bis 300 psi (1,4 bis 20,7 bar)

Eigenschaften / Technische Spezifikationen

• Modell: AV-1-300
• Anschlussarten: Nut x Nut, Flansch x Nut, Flansch x Flansch
• Größen: 2,5" (DN65), 4" (DN100), 6" (DN150), 8" (DN200)
• Druckbereich: 20 bis 300 psi (1,4 bis 20,7 bar)
• Zulassungen: UL and C-UL Listed, FM Approved
• Optionale Ausrüstung: Verzögerungskammer Model RC-1 für Druckschwankungen
• Armatur umfasst: Manometer, Bypass-Rückschlagventil, Hauptentleerungsventil, Alarmprüfventil
