absoluter Drehgeber / Hall-Effekt / EtherCAT / Vollwellen
TRK

Zu meinen MyDirectIndustry-Favoriten hinzufügen

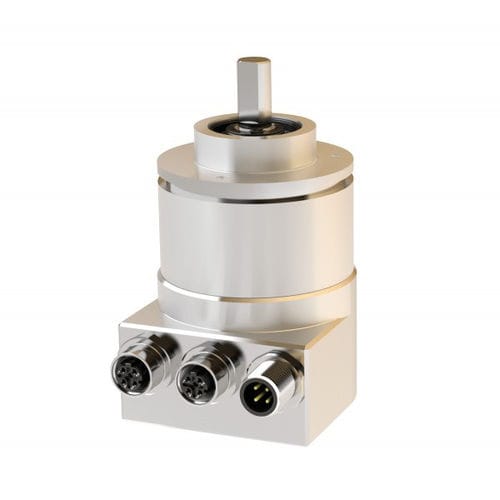

absoluter Drehgeber / Hall-Effekt / EtherCAT / Vollwellen absoluter Drehgeber / Hall-Effekt / EtherCAT / Vollwellen - TRK
{{requestButtons}}

Eigenschaften

  • Typ:

    absolut

  • Technologie:

    Hall-Effekt

  • Ausgangssignal:

    EtherCAT

  • Installierung:

    Vollwellen, Multiturn

  • Schutzniveau:

    robust

  • Weitere Eigenschaften:

    Aluminium, Edelstahl

  • Baugröße:

    Min: 58 mm

    Max: 125 mm

Beschreibung



Erfassung von Winkelposition und Umdrehungen mittels Hallsensoren - Absolutes Multitourgetriebe für bis zu 4096 Umdrehungen - Datenausgabe sowie Parametrierung und Diagnose über EtherCAT. Robustes Gehäuse (Wandstärke 5 mm) aus seewasser-festem Aluminium (AlMgSi1) oder nichtrostendem Stahl - Welle aus nichtrostendem Stahl - Kugellager mit Wellendichtring - Sensorschaltung bestehend aus ASIC mit Hall-Elementen - Elektrischer Anschluss über M12-Stecker oder Kabelausgang.

Bei den Drehgebern der Modellreihe TRK ist das EtherCAT-Interface nach IEC 61158-2 bis 6 und Encoder-Profil CiA DSP406 integriert. Als "Full Slave" unterstützt der TRK alle EtherCAT-Adressierungsarten wie logical addressing, position addressing und node addressing.

Durch Nutzung des CANopen over EtherCAT-Telegramms und des CANopen Encoder Profils lassen sich Parameter und Diagnosedaten wie von CANopen gewohnt behandeln. Sie liegen in einem Objektverzeichnis unter den gleichen Indizes wie bei CANopen. Die Prozeßdaten werden in PDO's übertragen, deren Zusammensetzung über das PDO-Mapping festgelegt wird.
