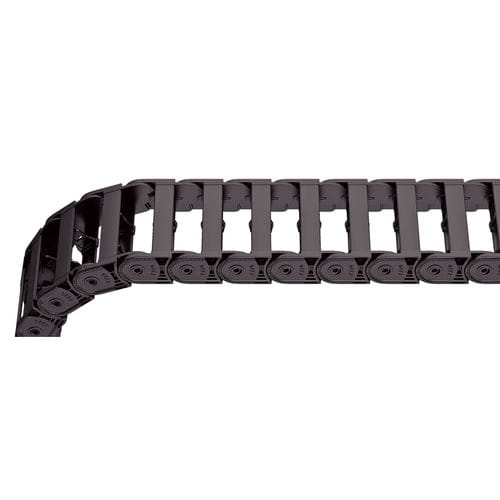

Aufklappbare Energieführungskette UA1320.020

Kunststoff

Gewichtsoptimierter, geschlossener Kunststoffrahmen mit besonders hoher Torsionssteifigkeit. Außen/Innen: Nicht zu öffnen. Abmessungen Der maximale Leitungs­durch­messer ist stark abhängig vom Krümmungs­radius und dem gewünschten Leitungstyp. Innenaufteilung Trennstegsysteme Montiert wird das Trennstegsystem standardmäßig an jedem 2. Kettenglied. Standardmäßig sind Trennstege bzw. das kom­plette Trennstegsystem (Trennstege mit Höhenseparierungen) im Querschnitt verschiebbar (Version A). Anschlusselemente Einteilige Anschlusswinkel – Kunststoff (mit integrierter Zugentlastung) Die Anschlusswinkel aus Kunststoff lassen sich von oben oder unten anschließen. Die Anschlussart kann durch Umstecken des Anschlusswinkels geändert werden. Optional sind die Anschlusselemente auch ohne integrierte Zugentlastung erhältlich. Bitte bei der Bestellung angeben. Anschlusspunkt F – Festpunkt M – Mitnehmer Anschlussart A – Verschraubung nach außen (Standard) I – Verschraubung nach innen H – Verschraubung um 90° gedreht nach außen K – Verschraubung um 90° gedreht nach innen
