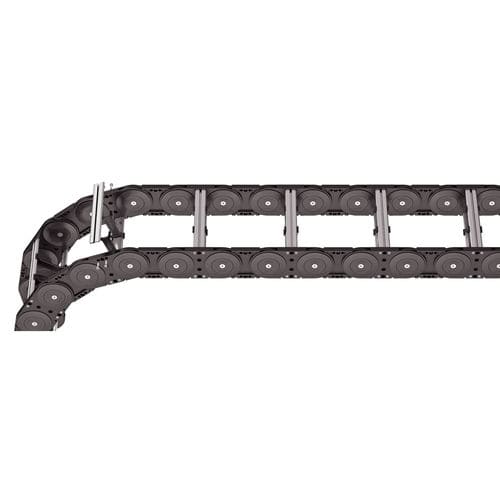

Offene Energieführungskette XLC1650 RM

StahlKunststoffAluminium

Aluminiumsteg RM – Rahmensteg Massiv Eigenschaften Aluminium-Profilstäbe für starke Belastungen und maximale Kettenbreiten. Beidseitig doppelte Schraubverbindung „Heavy Duty“. Kundenindividuell im 1 mm Raster lieferbar. Außen/Innen: Verschraubung einfach zu lösen. Steganordnung an jedem 2. Kettenglied, Standard (HS: halbstegig) Steganordnung an jedem Kettenglied (VS: vollstegig) Bi von 200 – 1000 mm im 1 mm Breitenraster Abmessungen Der maximale Leitungs­durch­messer ist stark abhängig vom Krümmungs­radius und dem gewünschten Leitungstyp. Trennstegsysteme Montiert wird das Trennstegsystem standardmäßig an jedem 2. Kettenglied. Standardmäßig sind Trennstege bzw. das kom­plette Trennstegsystem (Trennstege mit Höhenseparierungen) im Querschnitt verschiebbar (Version A). Anschlusselemente Anschlusselemente – Stahl Anschlusswinkel aus Stahl. Die Anschlussvarianten am Festpunkt und am Mitnehmer können kombiniert und, falls erforderlich, nachträglich geändert werden. Anschlusspunkt F – Festpunkt M – Mitnehmer Anschlussart A – Verschraubung nach außen (Standard) I – Verschraubung nach innen F – Flanschanschluss Anschluss­fläche I – Anschlussfläche innen A – Anschlussfläche außen
