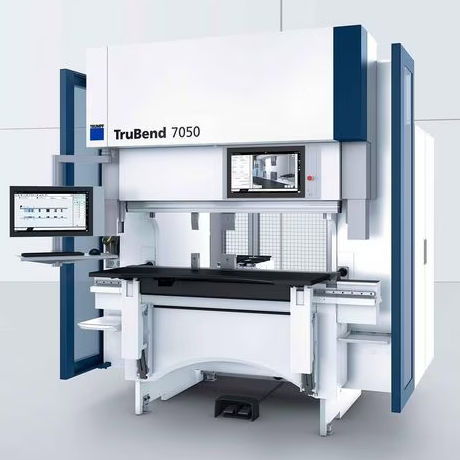

Servoelektrische Abkantpresse TruBend 70 series

CNC6-AchsHochgeschwindigkeit

Überblick
Die TruBend Serie 7000 ist eine kompakte, ergonomische Hochgeschwindigkeits-Abkantpresse für das Biegen kleiner und mittlerer Teile mit reproduzierbarer Winkelgenauigkeit. Direkter Antrieb, automatische Winkelmessung und die Möglichkeit zur Sitz- oder Stehbedienung erlauben produktive Abläufe bei geringem Platzbedarf.

Hauptvorteile

• Effiziente Fertigung kleiner/mittlerer Teile mit präzisen Winkeln ab dem ersten Teil.
• Schnelles und sicheres Rüsten durch CNC-gesteuertes BendGuard Automatic.
• Kleine Aufstellfläche; kompakte Bauweise und per Gabelstapler transportierbar.
• Bedienkomfort: verstellbarer Auflagetisch, schwenkbare Steuerung und LED-Arbeitsfeldbeleuchtung; Sitz- und Stehbetrieb möglich.

Winkelmessung & Software
Unterstützt ACB Wireless und ACB Laser. ACB Speed reduziert die Taktzeit, indem Rückfederung nur am ersten Teil gemessen und die Korrektur auf folgende Teile übertragen wird. ACB Smart Materialdatenbank ist am System wählbar. Softwareoptionen: TruTops Boost, TecZone Bend für 2D/3D-Programmerstellung und Optimierung.

Ergonomie & Sicherheit
Auslegung mit Sitz-/Stehhilfe, ergonomischen Auflagekonsolen, schwenkbarem Touchpoint TruBend mit 3D-Visualisierung und LED-Beleuchtung. BendGuard und BendGuard Automatic ermöglichen überwachte und CNC-gesteuerte Positionierung der Schutzeinrichtung für schnellere, sichere Rüstvorgänge.

Präzision & Automation
6-Achsen-Backgauge für exakte Positionierung; 2D-Code-Scanner zum automatischen Laden von Programmen; automatisches Werkzeugspannen zur Verkürzung der Rüstzeiten. Automationsoptionen wie Flex Cell ermöglichen kompakte, automatisierte Fertigung einfacher Teile.

Technische Daten (Auszug)
Modell | TruBend 7036 | TruBend 7050
Presskraft | 360 kN | 500 kN
Biegelänge | 1020 mm | 1530 mm
Freier Ständerdurchgang | 932 mm | 1305 mm
Nutzbare Einbauhöhe | 295 mm | 385 mm
Ausladung (Gegenseite) | 150 mm | 250 mm
Bedienoberfläche | Touchpoint TruBend | Touchpoint TruBend
Max. Y-Achse Geschwindigkeit (Arbeitsgang) | 25 mm/s | 25 mm/s
Abmessungen (L×B×H) | 1900×1340×2380 mm | 2420×1805×2580 mm
Gewicht | 3300 kg | (variantenabhängig)

Anwendungen
Optimiert für kleine und sehr kleine Teile, Kurzflansch-Biegeaufgaben und Bauteile bis etwa 1500 mm (modellabhängig). Geeignet für ergonomische Fertigungsplätze mit begrenztem Platzbedarf, die reproduzierbare Winkelgenauigkeit erfordern.

Technische Spezifikationen

• Serie: TruBend Serie 7000 (z. B. 7036, 7050)
• Presskraft: 7036 = 360 kN; 7050 = 500 kN
• Biegelänge: 7036 = 1020 mm; 7050 = 1530 mm
• Freier Ständerdurchgang: 7036 = 932 mm; 7050 = 1305 mm
• Nutzbare Einbauhöhe: 7036 = 295 mm; 7050 = 385 mm
• Ausladung: 7036 = 150 mm; 7050 = 250 mm
• Bedienoberfläche: Touchpoint TruBend
• Max. Y-Achse Geschwindigkeit: 25 mm/s
• Abmessungen (L×B×H): siehe Modellübersicht
• Backgauge: 6 Achsen
• Winkelmessung: ACB Wireless, ACB Laser, ACB Speed, ACB Smart
• Sicherheitsfunktionen: BendGuard, BendGuard Automatic
• Automationsoptionen: Flex Cell, 2D-Scanner, automatisches Werkzeugspannen
