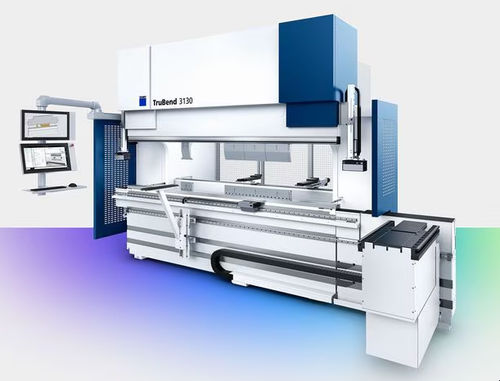

Hydraulische Abkantpresse TruBend 31 series

CNC4-Achs5-Achs

Überblick
Baureihe von Abkantpressen für die industrielle Blechumformung. Die TruBend Serie 3000 liefert präzise Winkel, wiederholbare Bauteilqualität und stabile Prozesse für ein breites Anwendungsspektrum und bietet ausgewählte Premiumfunktionen mit hoher Kosten-Effizienz.

Kernvorteile

• Kosteneffizienz: Ausgewählte Premiumfunktionen zur Optimierung der Produktivität gegenüber Investitionskosten.
• Winkelgenauigkeit: ACB Laser Winkelmesssystem misst berührungslos und korrigiert automatisch (Genauigkeit ±0,3°).
• Produktivität: Offline-Programmierung mit TecZone Bend zur Programmvorbereitung während der Produktion.
• Bedienunterstützung: Biegehilfen mit 150 kg Tragkraft reduzieren Handhabungsaufwand bei schweren Teilen.
• Service & Werkzeuge: Kompatibilität mit TRUMPF-Biegewerkzeugen, Schulungen und technischer Support zur Minimierung von Stillstandszeiten.

Wesentliche Merkmale

• Hinteranschlag: Standard 4 Achsen, erweiterbar auf 5 Achsen; optionales X-Verfahren für rechten Anschlagfinger (±75 mm) und bis zu drei zusätzliche Anschlagfinger für lange Profile.
• BendGuard: Intelligente Lichtfeldüberwachung für Sicherheit bei hoher Produktivität.
• Nutzbare Einbauhöhe: Große nutzbare Höhe (bis 615 mm bei ausgewählten Modellen) für hohe Nestings und komplexe Bauteile.
• OnDemand-Hydrauliksystem: Arbeitsgeschwindigkeit 15 mm/s und Eilgang 170 mm/s für konstante Qualität und energieeffiziente Taktzeiten.
• ACB Laser Winkelmessung: Optisches berührungsloses System mit Laserlinie und Kamera; vier Messverfahren (ACB Speed, ACB Smart, Identify, Copy Plunging Depth); Messbereich 30°–150°, Genauigkeit ±0,3°.
• Biegehilfen: Bis zu zwei Kunststoffauflagen pro Maschine, Tragfähigkeit 150 kg je Einheit; CNC-gesteuerte Höhenachse und automatische Höhenanpassung.
• Auflagekonsolen: Standard 70 kg, optional 100 kg; höhenverstellbar und schienengeführt; X-Positionierung optional bei 100 kg Variante.
• Zusatzmonitor: Optionaler schwenkbarer zweiter Monitor für papierlose Fertigung und Visualisierung (Bilder, PDFs, TecZone Bend); Steuerung via Maus/Tastatur.
• Digitale Anbindung & Software: Integration in TRUMPF-Software (TruTops Boost, TecZone Bend) und OPC UA Schnittstellen für Monitoring, Analyse und Smart Factory Lösungen.

Technische Daten (Vergleich)
Modell | TruBend 3100 | TruBend 3130 | TruBend 3170
Presskraft | 1000 kN | 1300 kN | 1700 kN
Biegelänge | 3230 mm | 3230 mm | 4250 mm
Freier Ständerdurchgang | 2690 mm | 2690 mm | 3680 mm
Nutzbare Einbauhöhe | 385 mm | 615 mm | 615 mm
Bedienoberfläche | Touchpoint TruBend | Touchpoint TruBend | Touchpoint TruBend
Max. Y-Achse Geschwindigkeit (Eilgang) | 170 mm/s | 170 mm/s | 170 mm/s
Max. Y-Achse Geschwindigkeit (Arbeitsgang) | 15 mm/s | 15 mm/s | 15 mm/s
Maße (L x B x H) | 4220 x 2003 x 2375 mm | 4220 x 2003 x 2835 mm | 5210 x 2030 x 3000 mm
Gewicht (ca.) | 9200 kg | 10800 kg | 15200 kg

Anwendungen
Geeignet für vielfältige Biegeaufgaben: komplexe Kanten, lange Profile und Bearbeitung unterschiedlicher Blechstärken mit hoher Flexibilität und Wiederholgenauigkeit.

Software

• TruTops Boost: All‑in‑One 3D‑Programmierungslösung mit TRUMPF‑Regelsätzen und Automatisierung.
• TecZone Bend: Kombination aus Büro‑ und Werkstattprogrammierung; erzeugt Programmvorschläge inklusive NC‑Code aus 2D/3D‑Daten.

Charakteristika / technische Spezifikationen

• Serie: TruBend Series 3000
• Modelle: TruBend 3100, TruBend 3130, TruBend 3170
• Presskraft: 1000 kN / 1300 kN / 1700 kN
• Biegelänge: 3230 mm (3100/3130), 4250 mm (3170)
• Freier Ständerdurchgang: 2690 mm (3100/3130), 3680 mm (3170)
• Nutzbare Einbauhöhe: 385 mm (3100), 615 mm (3130/3170)
• Bedienoberfläche: Touchpoint TruBend
• Y‑Achse Geschwindigkeiten: Arbeit 15 mm/s; Eilgang 170 mm/s
• ACB Laser: berührungslose Winkelmessung ±0,3° (30°–150°)
• Hinteranschlag: 4 Achsen Standard, erweiterbar auf 5 Achsen; X ±75 mm (5‑Achsen)
• Biegehilfen Tragfähigkeit: 150 kg pro Hilfselement (bis 2)
• Auflagekonsolen: 70 kg Standard, 100 kg Optional; höhenverstellbar und schienengeführt
• Konnektivität: OPC UA Schnittstellen; Integration mit TRUMPF Überwachungs‑ und Analysetools
